단종된 옛날 노트북 분해, 써멀 재도포 완료!
약 6년 전에 구입한 노트북입니다. 한참 K리그 경남FC 축구 경기 보러 전국을 돌아다니던 시절에 구입했습니다. 축구 경기 관전 후 이 노트북으로 관전 영상 편집해서 유튜브에 올리곤 했었습니다. 적어도 Full HD 1080p 영상 정도는 편집 가능한 수준의 노트북이 되겠습니다.
처음에는 필요해서 잘만 구입해서 썼지만, 집에 지금은 AMD 라이젠 5900X CPU를 사용하는 하이엔드 PC가 있는데, 굳이 노트북을 써야할 필요성도 이유도 없더라구요.
하지만, 오랜만에 노트북 상태 확인할 겸, 9월 초에 일본 여행 갈 생각인데, 여행 가기 전에 노트북 손을 좀 볼 필요가 있어서 한번 분해 및 재조립을 했습니다.

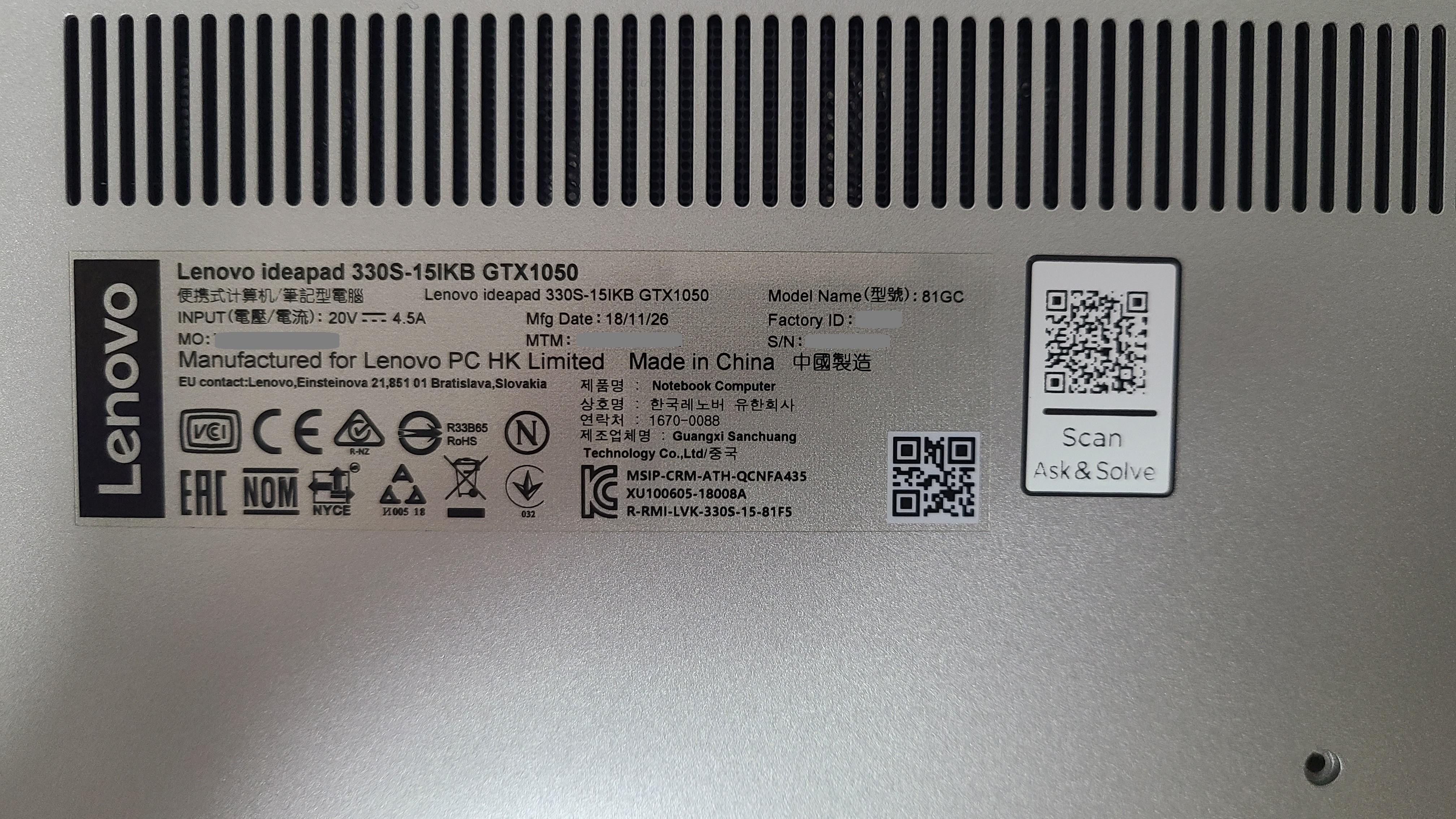

※ Lenovo ideapad 330S-15IKB GTX1050 Laptop - Type 81GC
※ 노트북 구매일 : 2019년 5월 1일

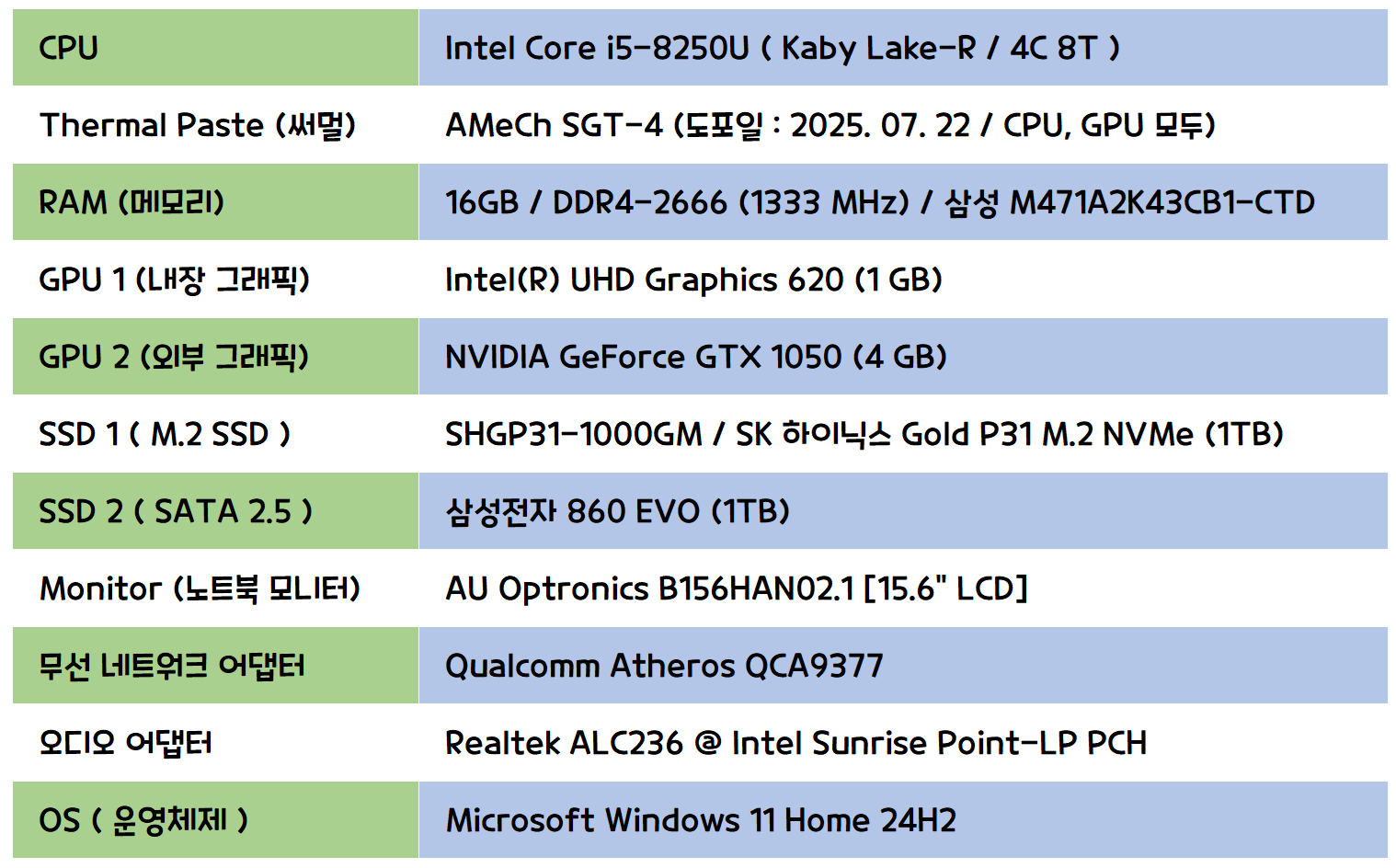

※ 몇몇 부품은 따로 교체했습니다. 즉, 실제 기본 노트북 사양이 아닙니다.
어차피 노트북 1년에 한두번 쓸까 말까 거의 쓸 일이 없으면서도 괜히 욕심이 나서 메모리를 32GB로 업글할 예정입니다. SATA 2.5 SSD는 직접 추가 장착이 가능합니다. 즉, M.2 SSD 1개, SATA SSD 1개 이렇게 2개의 저장장치를 장착할 수 있습니다.

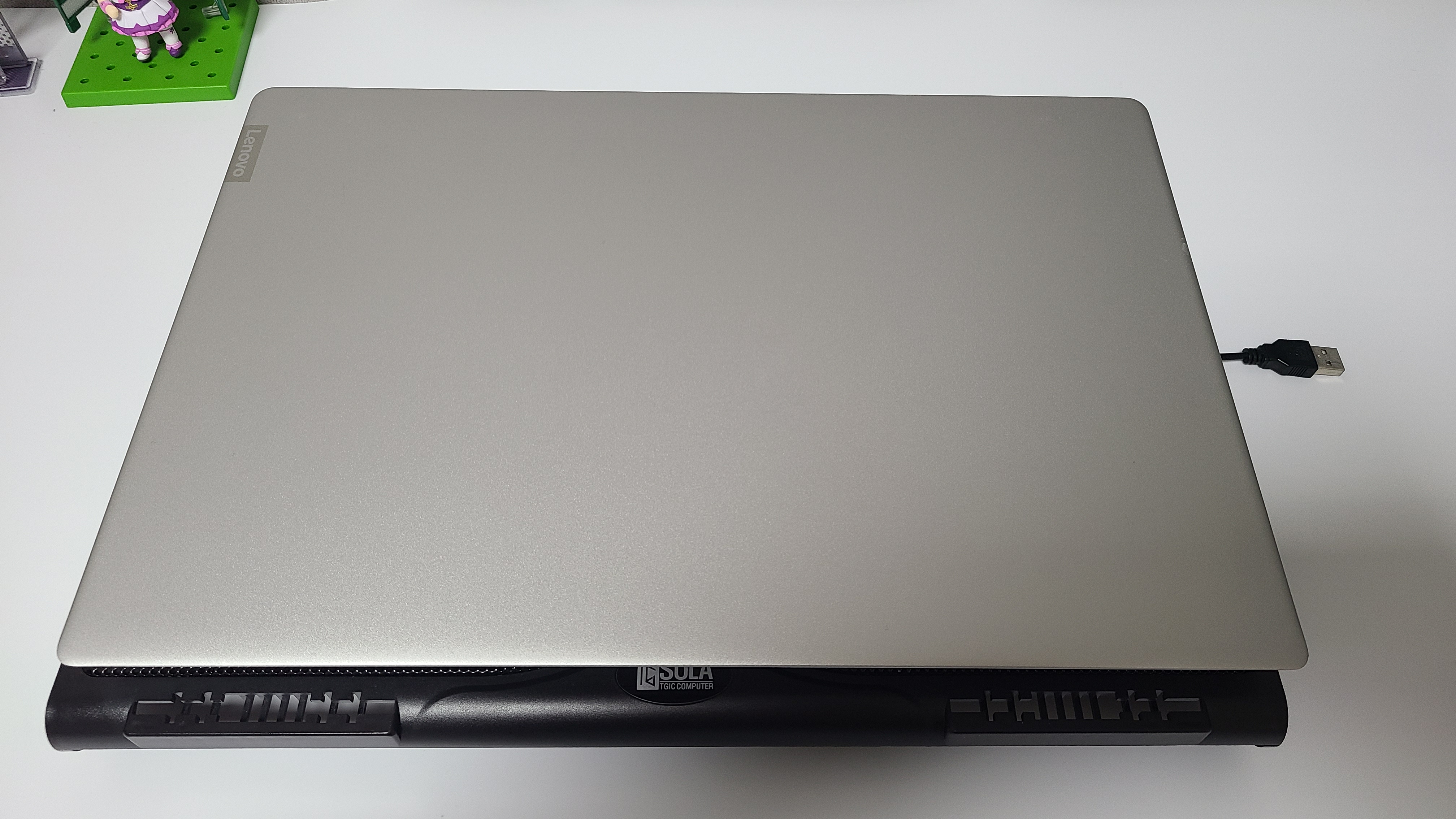

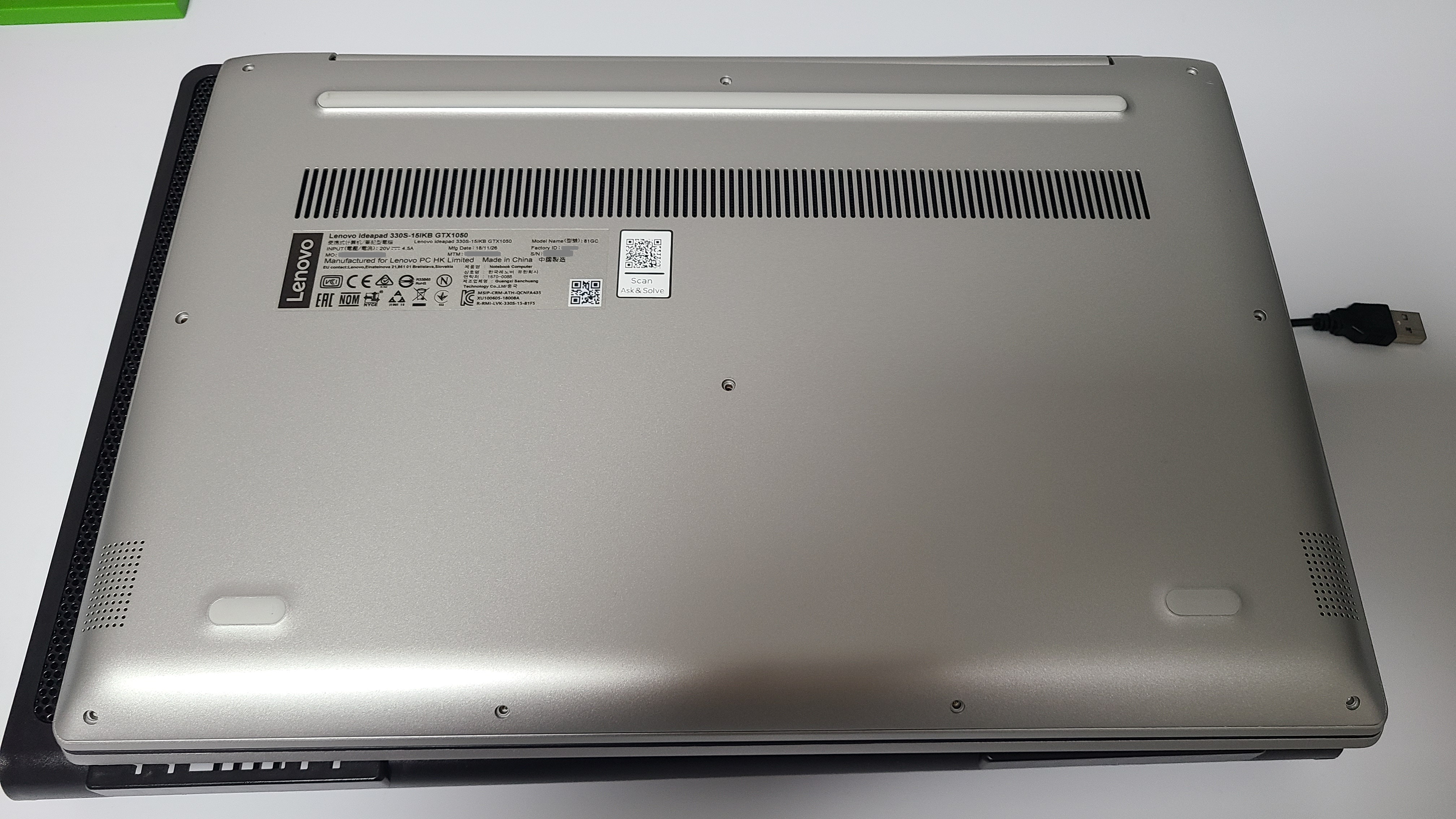

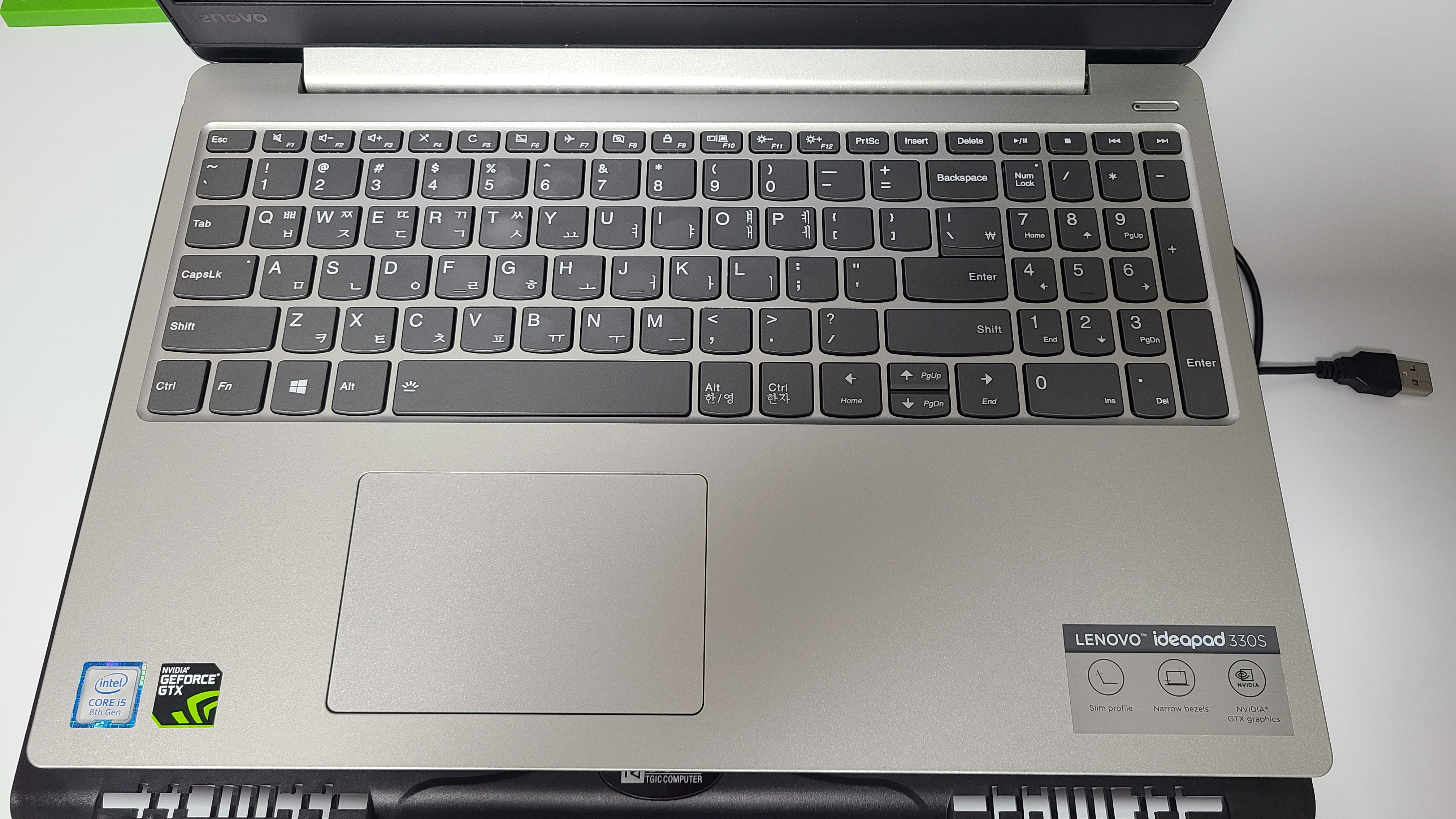

노트북 외관은 이렇습니다. 구입한지 약 6년 넘은 노트북 치고는 상태는 깔끔했습니다. 구입할 당시에는 몰랐는데 중국 기업이라고 합니다. 중국 업체가 만든 노트북인데, 적어도 해킹, 악성코드 프로그램이나 그런건 깔려있지 않았습니다. 프리도스 (Free DOS)라고 해서 어떠한 기본 OS가 설치되어있지 않은 버전을 구입했습니다.
노트북 하판의 나사들을 풀어준 후, 슬림한 끌개(?) 같은걸로 조심스럽게 벌려주시면 하판을 뜯으실 수 있습니다. 나사만 풀어서는 하판을 열기 어렵습니다. 요즘 나오는 웬만한 노트북, 스마트폰 등 전자기기들은 나사만 풀어서는 뜯어 열기 어렵게 나오는 추세더군요.
노트북 하판 전체 샷을 찍는걸 깜빡했습니다. 나중에 다시 블로그 포스팅 할 일 있으면 다시 찍어 올려보겠습니다.

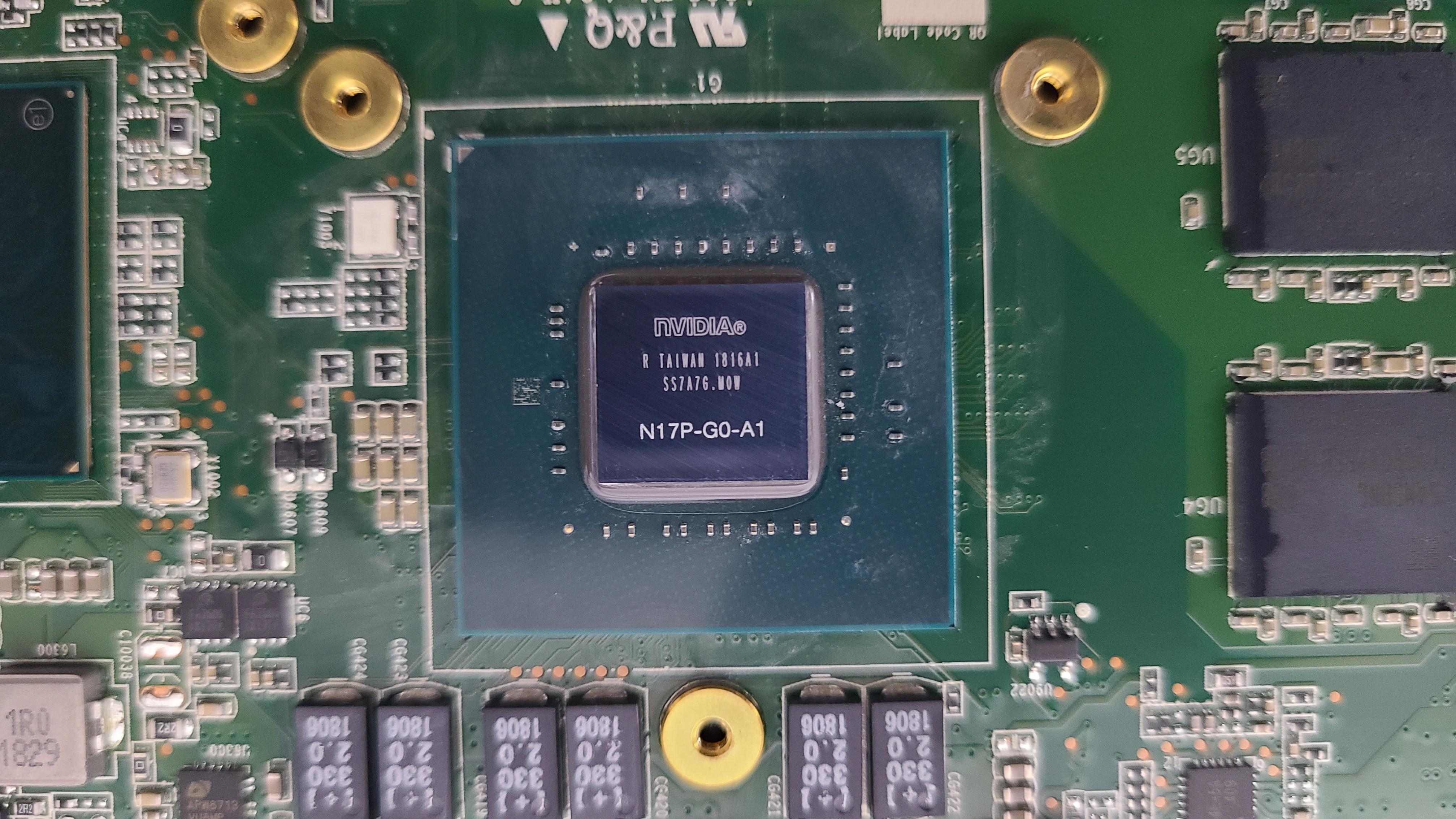

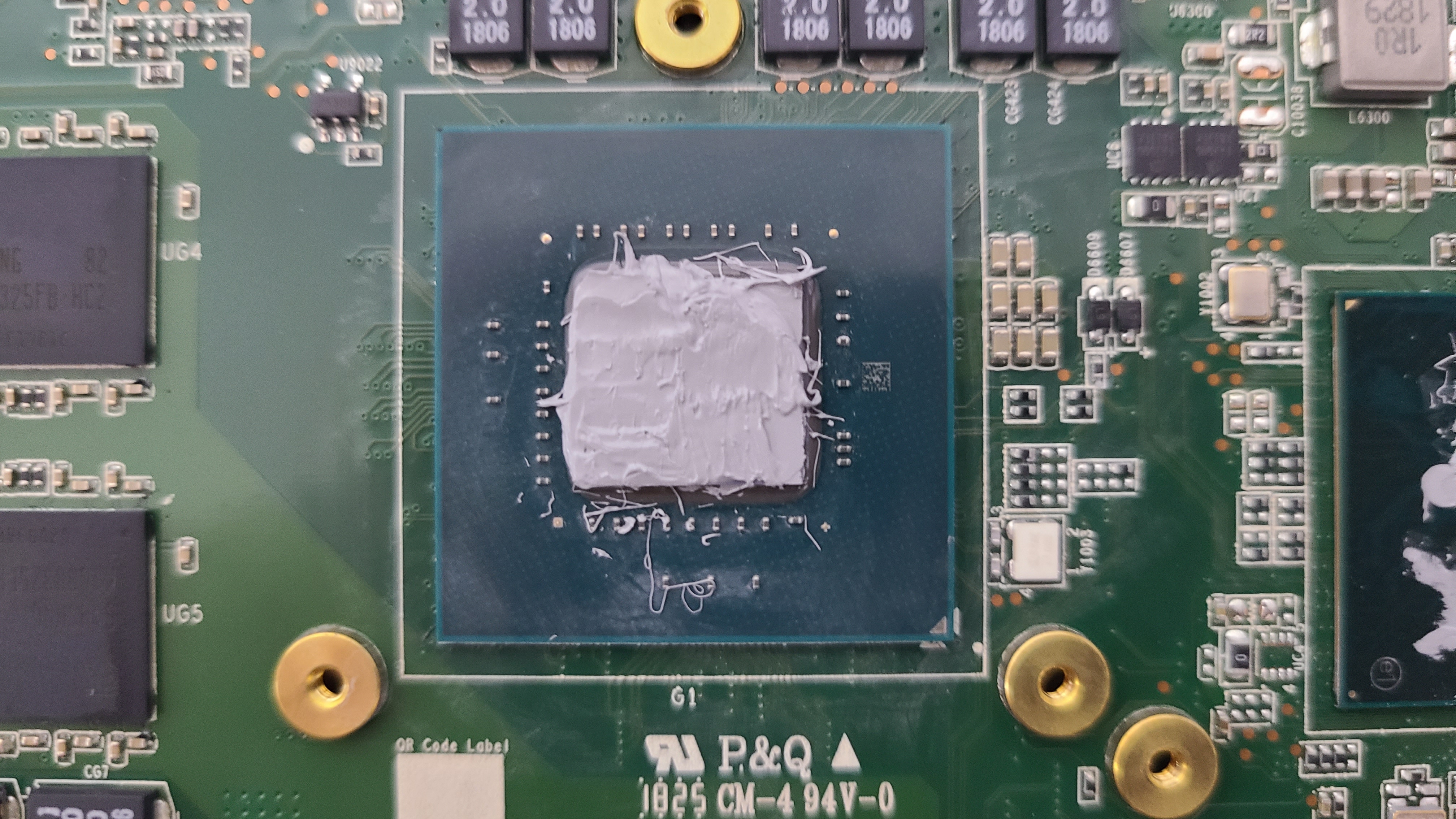

NVIDIA R TAIWAN 1816A1
SS7A7G.MOW
N17P-G0-A1
별도의 GPU 칩셋이 되겠습니다. GTX 1050Ti도 아니고 그냥 1050 입니다. 1000번대 GPU 중 제일 낮은 제품인데, 이마저도 노트북용이라 데스크탑 PC용 1050이랑 성능 차이가 있지 않을까 싶네요. 벤치마크 점수는 나중에 정리해서 올려보겠습니다.

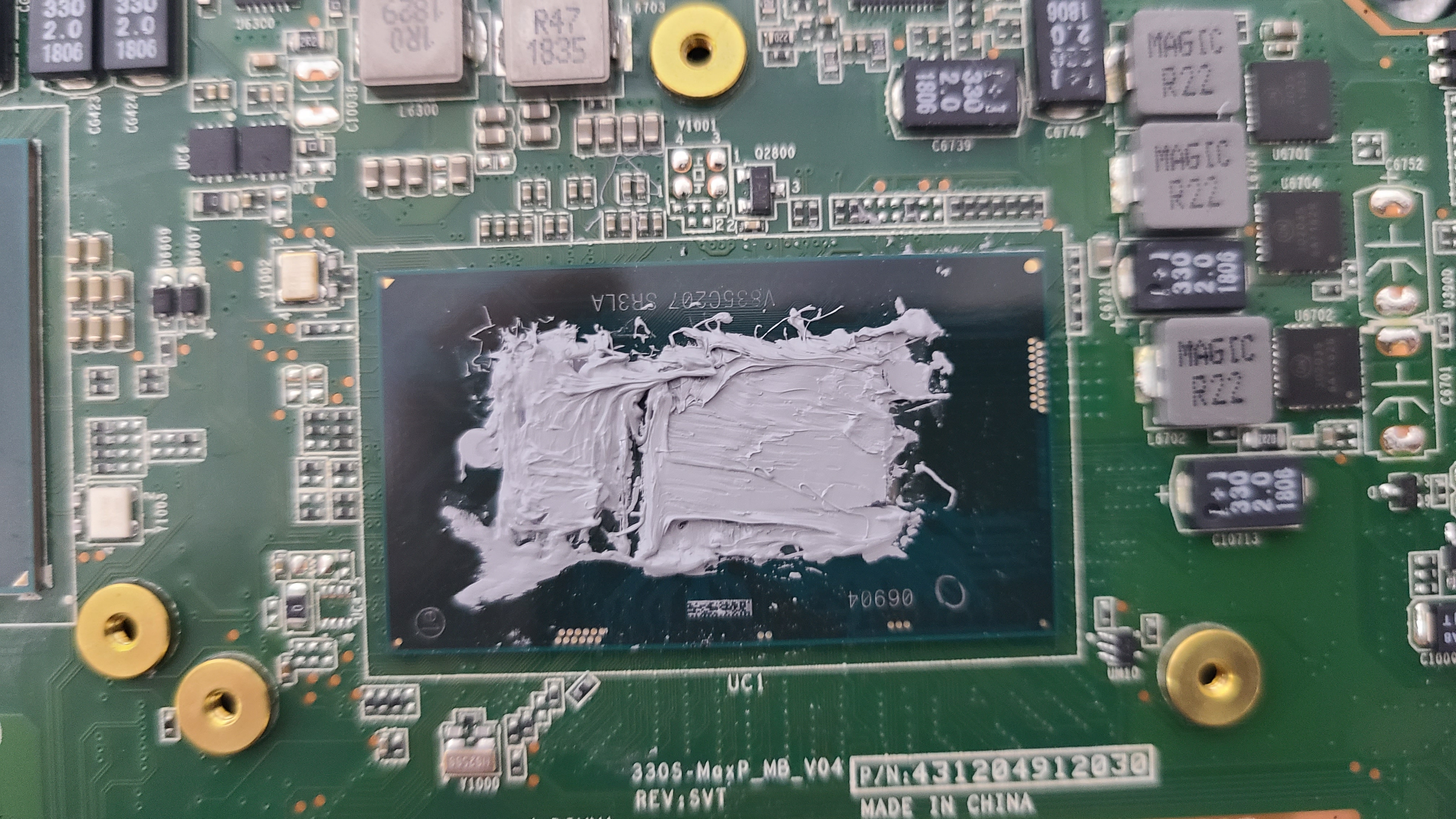

CPU 영역입니다. 두개의 코어가 있고, CPU 모양이 길쭉한 직사각형 모양입니다. 인텔 코어 8세대 CPU이다보니, 모양이 특이하네요. 이거 뚜따한거 아닙니다. 원래 저 모양이였습니다. GPU와 코어 둘 다 써멀이 굳어 있어서 IPA로 여러번 닦아줬습니다. 국산 써멀인 SGT-4를 발라줬습니다. 하지만 막상 생각해보니 MX-4를 발라줄걸 그랬나 싶은 생각이 듭니다.
일반 PC 역시 수시로 본체 분해, 써멀 재도포하기가 귀찮고 번거롭습니다. 노트북은 더더욱 분해하고 재조립하기 까다롭습니다. 그래서 유지력이 좋은 써멀, 즉, 한번 바르면 자주 재도포해줄 필요 없이 오래 쓸 수 있는 써멀을 발라주는게 좋겠단 생각이 들었습니다.
국내 업체에서 만든 국산 써멀, SGT-4의 모습입니다. 개선판이라고는 합니다.
그럼에도 불구하고, 점성이 엄청 강해서 바르기가 더럽게 어렵습니다.주걱으로 대충 펴바르긴 했지만 사진과 같이 더러운 모습으로 써멀 발랐습니다. 생각보다 써멀이 코어에 잘 안발리기 때문에 실제로 발라보시면 당황하실 겁니다. 대충 펴발랐습니다.
이건 뭐, 안바르는 것만 못한 모습입니다. ㅋㅋㅋ
아주 그냥 대충 써멀로 떡칠을 해놓은 뒤 재조립했습니다. 다행히 써멀이 주변 기판, 소자 방향으로 새어나오거나 그러진 않았습니다.

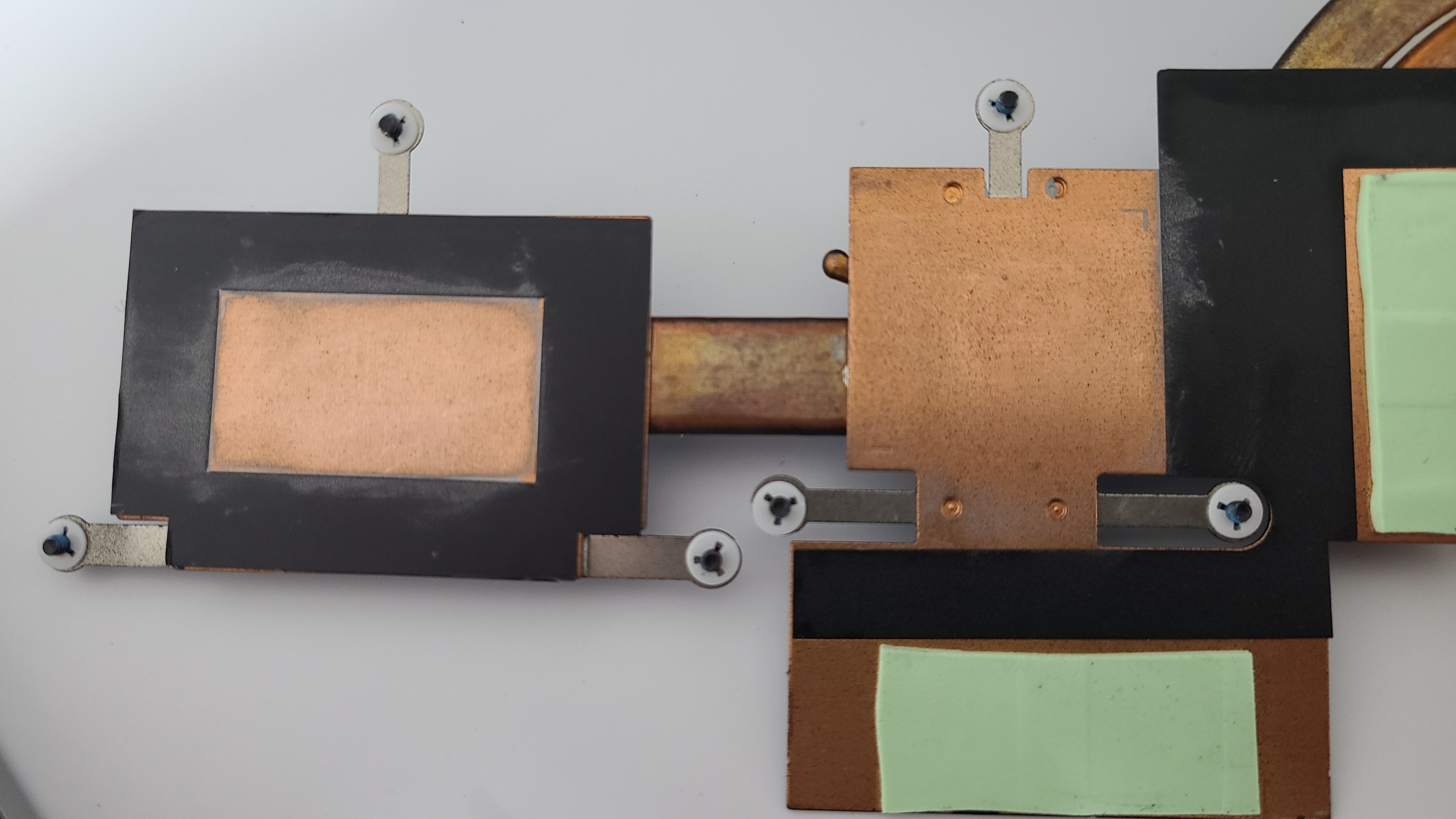

노트북용 방열판이라 그런지 CPU, GPU 모두를 덮을 수 있게 만들어져 있었습니다. 방열판 쪽 써멀도 굳어있어서 여러번 문질러 닦았습니다.
노트북용 DDR4 메모리의 모습은 위와 같습니다.
삼성전자 16GB 메모리가 장착되어 있습니다. 메모리 제거 후 재장착을 해보았는데요. 아무리 해도 2개 장착은 불가능해보였습니다. 즉, 메모리 1개만 장착이 가능했습니다.
메모리 1개만 장착 가능하면서, 최대 32GB의 메모리를 지원합니다. 그래서 32GB DDR4 메모리를 주문했습니다. 도착하는대로 32GB 메모리 장착 후 벤치마크를 돌려볼 예정입니다.

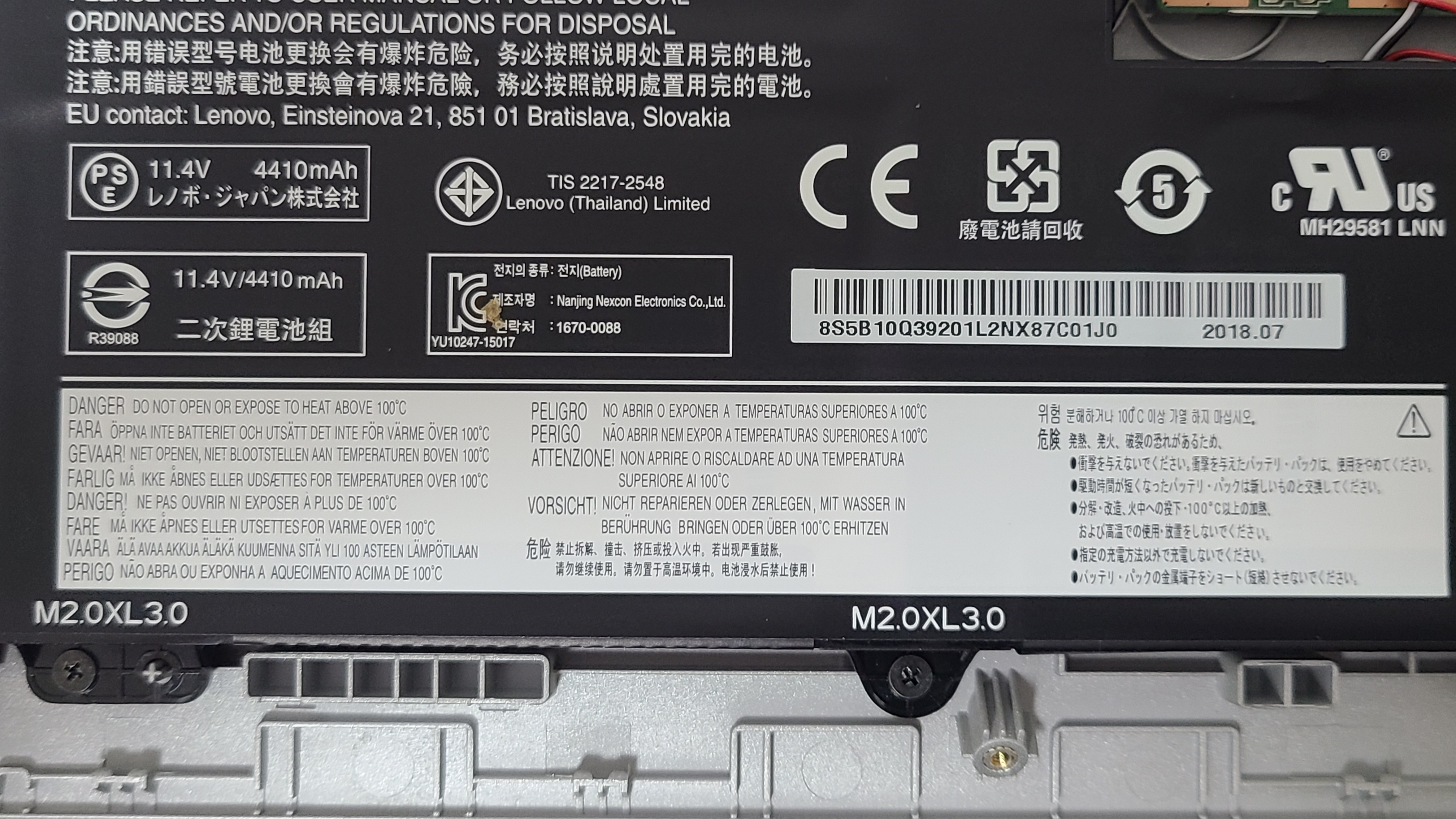

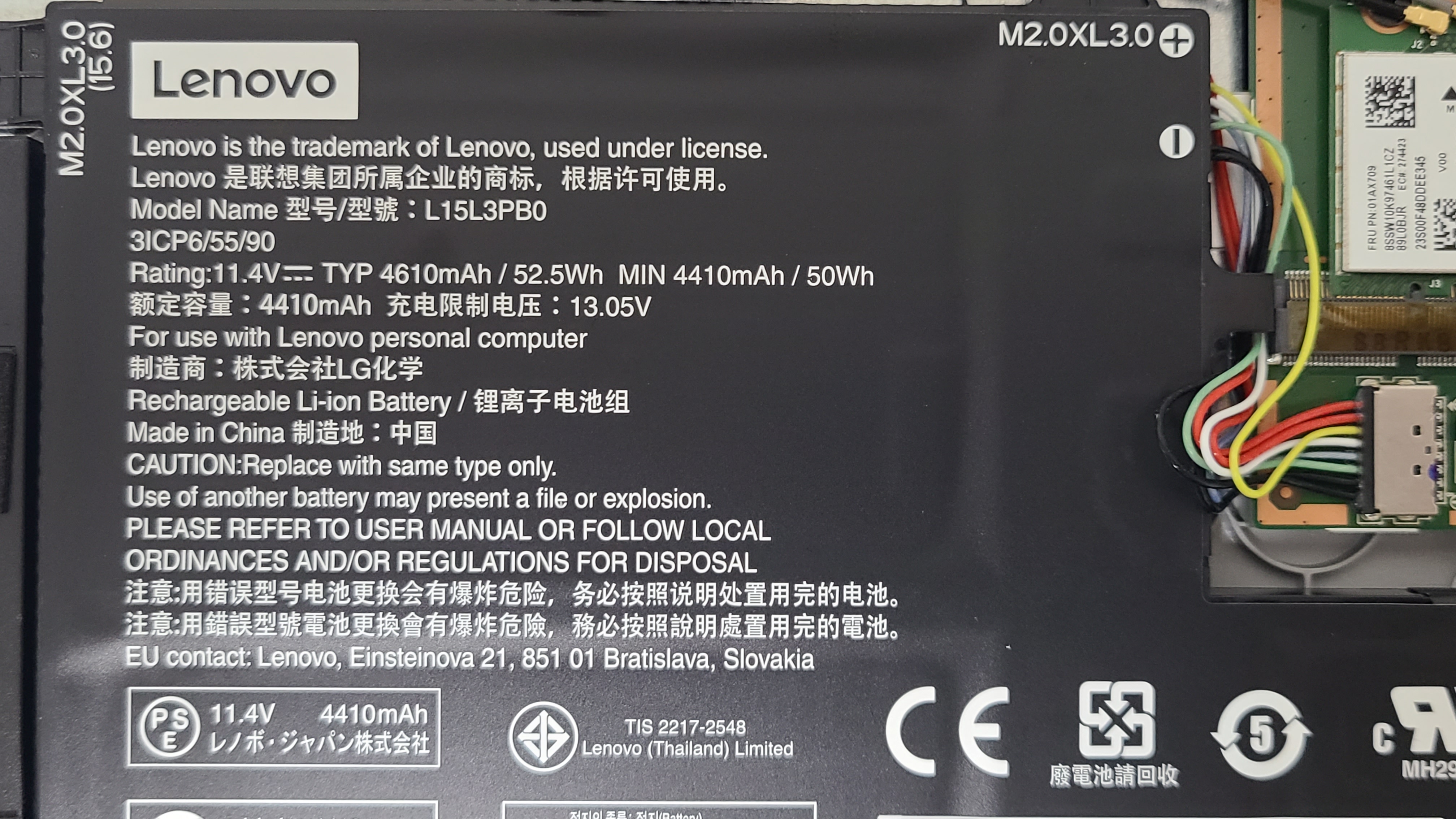

※ Lenovo 리튬 이온 배터리 (Lithium-ion / Li-ion)
※ 모델명 : L15L3PB0 3ICP6/55/90
※ 용량 / 전압 : 4410 mAh / 11.4V
노트북을 많이 사용하진 않았지만, 구입한지 6년이 지났기 때문에, 배터리가 부풀어있으면 어쩌나 걱정했습니다. 분해해봤더니 다행히 부풀진 않았더라구요. 노트북 배터리가 부푼 경우, 아까워하지 말고 과감하 폐기하시기 바랍니다. 안그러면 폭파합니다. 굉장히 위험합니다.

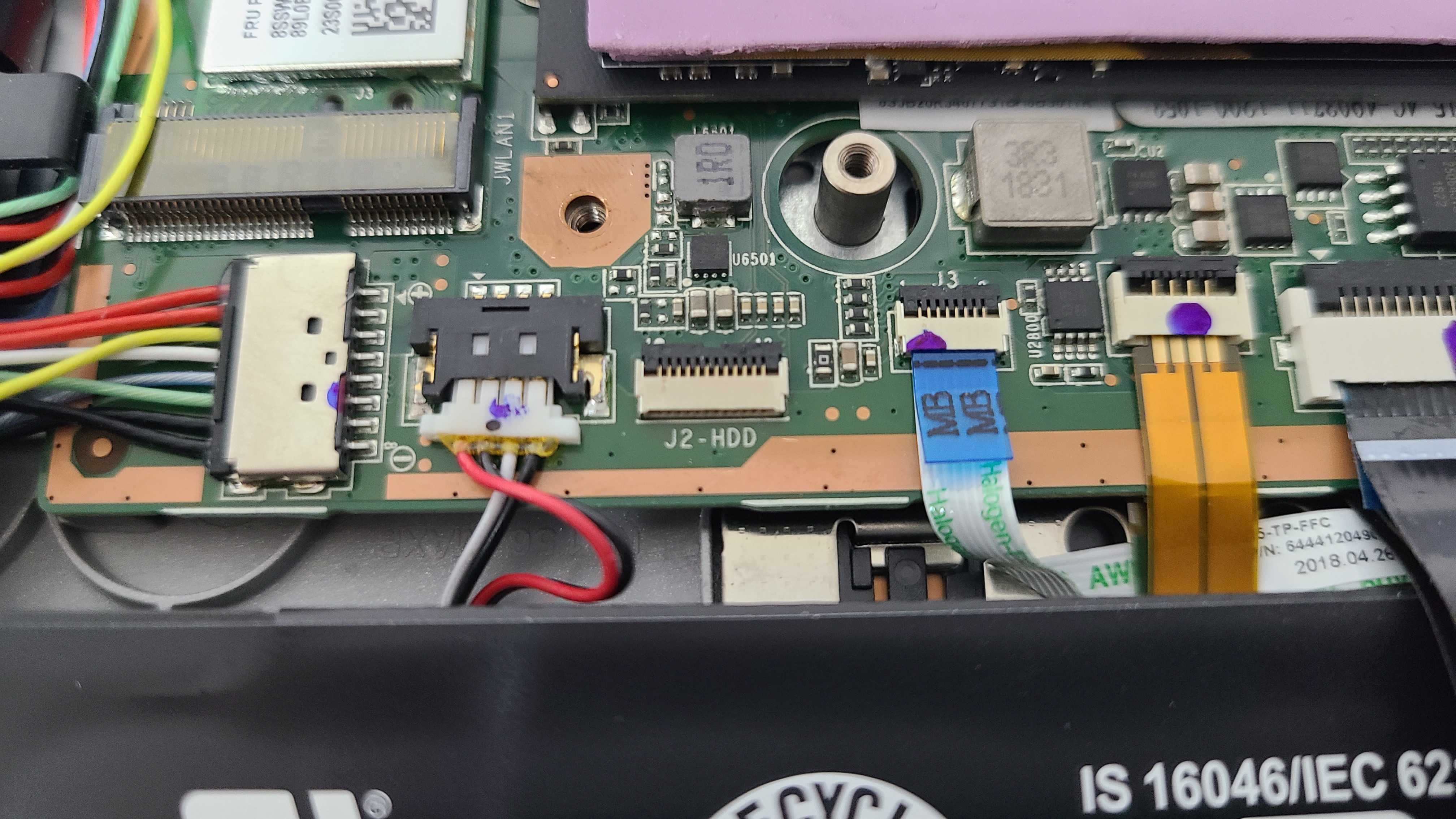

노트북을 분해하시면 추가로 SSD나 HDD 등의 저장장치를 장착하실 수 있습니다. 그러기 위해서는 SATA 커넥터 케이블을 연결하셔야 합니다. PC용 SATA 케이블과는 달리, 노트북은 아예 종류가 다르더군요. 노트북 내부에 여분의 케이블을 기본으로 제공해주더군요. 억지로 J2-HDD 부분에 쑤셔 넣다가 케이블이 망가져버렸습니다. ㅠ.ㅠ;;
결국 알리 익스프레스로 케이블 주문했습니다. 케이블 도착하는대로 SSD와 케이블 같이 연결해서 노트북 꾸며줘야겠습니다.
노트북 케이블들은 대략 이렇게 생겼습니다. 뭔가 함부로 건드려면 안될거 같이 생겼습니다.

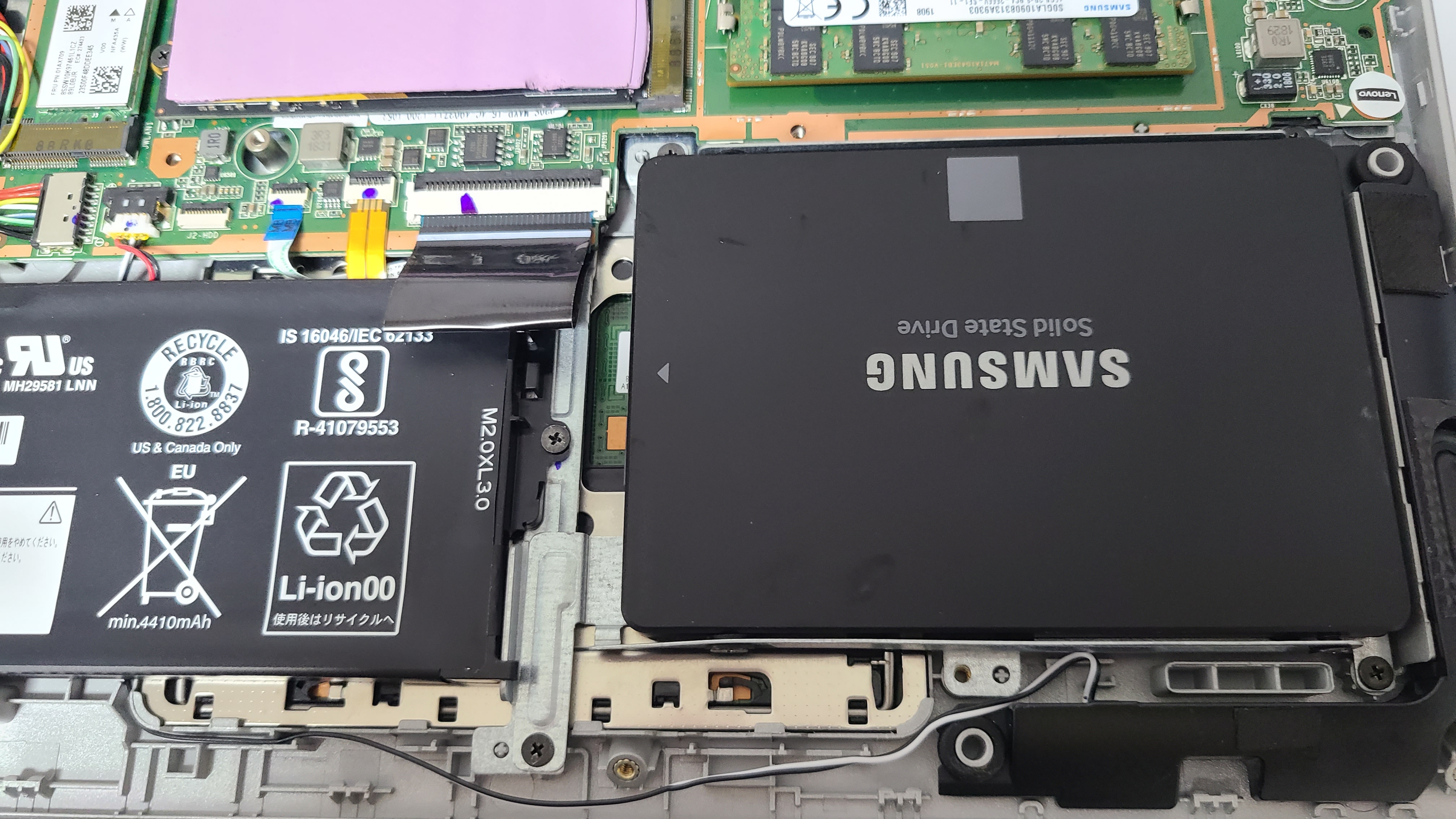

집에 안쓰고 남는 SSD를 장착했는데, 하필 SATA 케이블이 망가지는 바람에 케이블 연결은 하지 못한채 장착되어 있습니다. 1TB 중고 SSD를 구매했는데, 그걸로 교체해줄 겁니다. 사진에 보이는 SSD는 250GB 인가? 과거 하스웰 pc에 장착해서 썻던 SSD입니다.

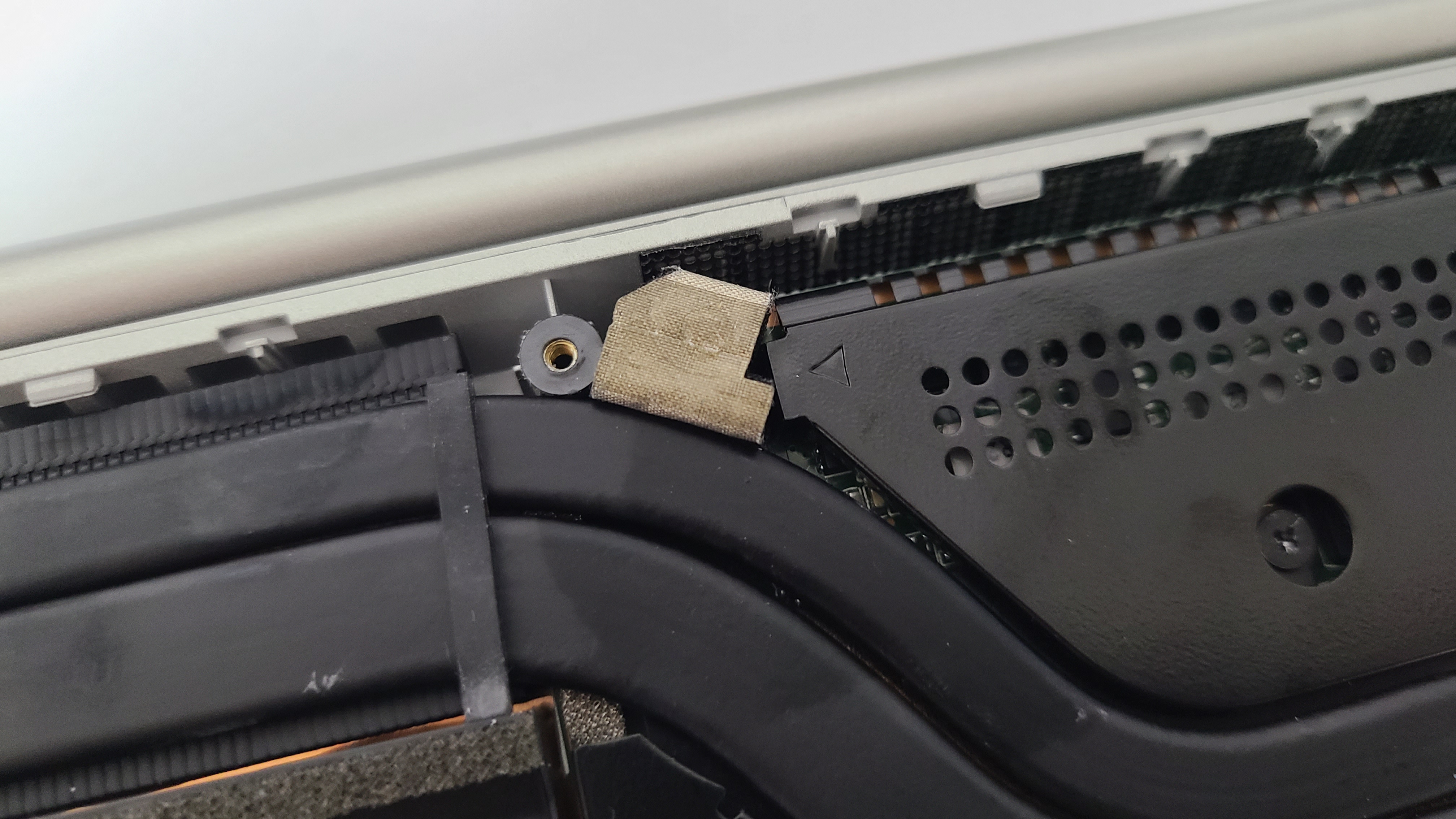

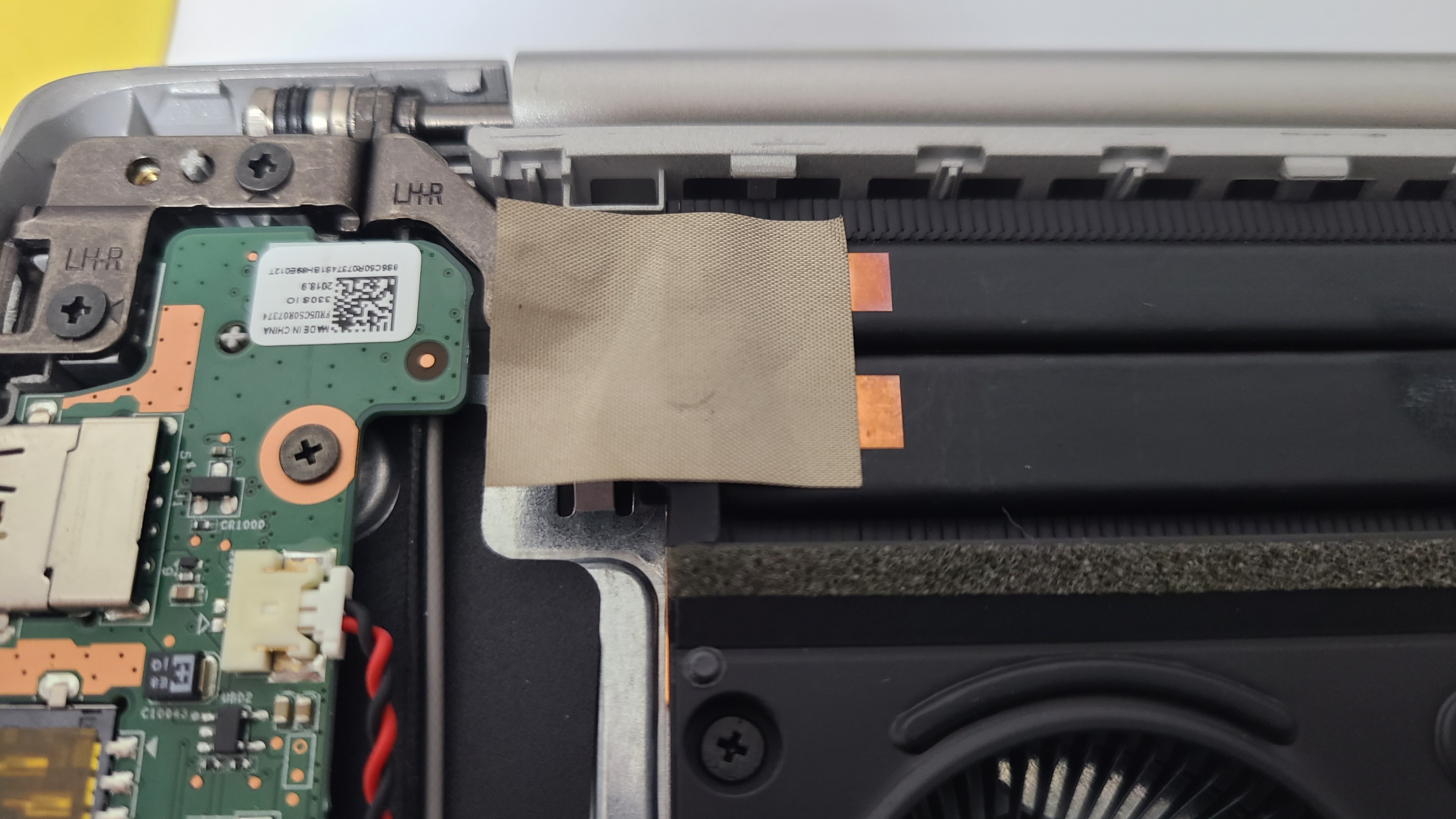

저 테이프의 명칭을 모르겠습니다. 저 테이프가 원래는 붙어 있었는데, 방열판 제거 과정에서 접착력을 잃어버렸습니다. 테이프를 제거하진 않고 그대로 놔뒀는데 괜찮겠죠? 저 테이프 명칭 아시는 분 댓글 부탁드려요~
구석에 웬 스펀지가 틈새에 들어있었습니다.
뭔지 몰라서 저거 안버리고 그대로 놔뒀습니다.
와이파이 모듈이 아닐까 생각이 듭니다.

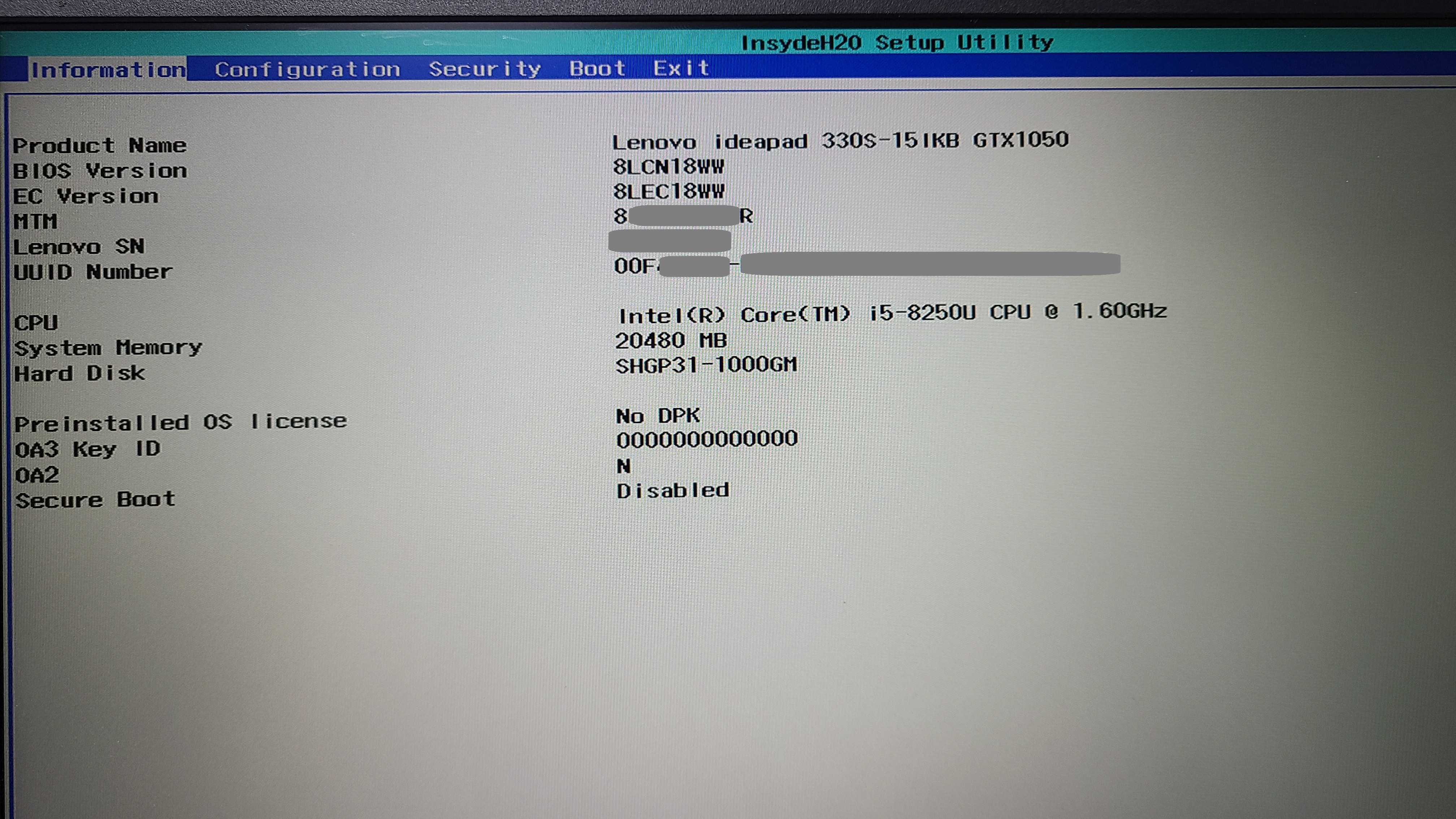

노트북 BIOS 화면은 위와 같습니다. 세팅할 수 있는 메뉴가 거의 없습니다.
BIOS 개조해서 적용한다면 모를까...
XMP 같은 메모리 오버클럭, CPU 오버클럭 같은건 당연히 불가능합니다.
부팅 순서, 날짜 등 아주 일부분만 설정 가능합니다.
물론, PTT 였나? TPM 활성화, 보안 부팅은 가능합니다.

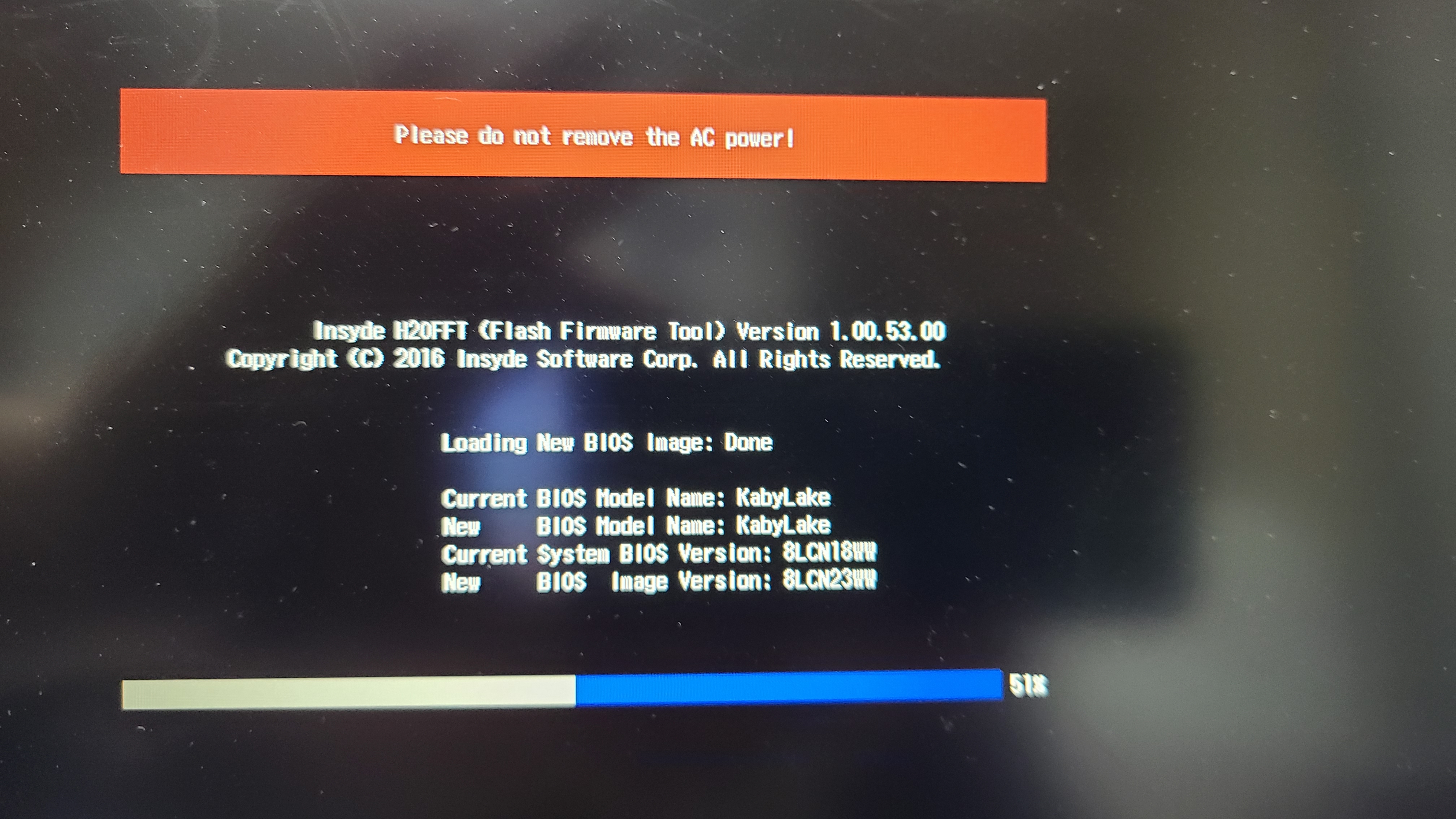

노트북 바이오스도 업데이트 해줬습니다.
가장 마지막 최신 버전 바이오스 공개일이 2019.06.24 일 정도로 업데이트가 끊긴지 엄청 오래되었습니다.

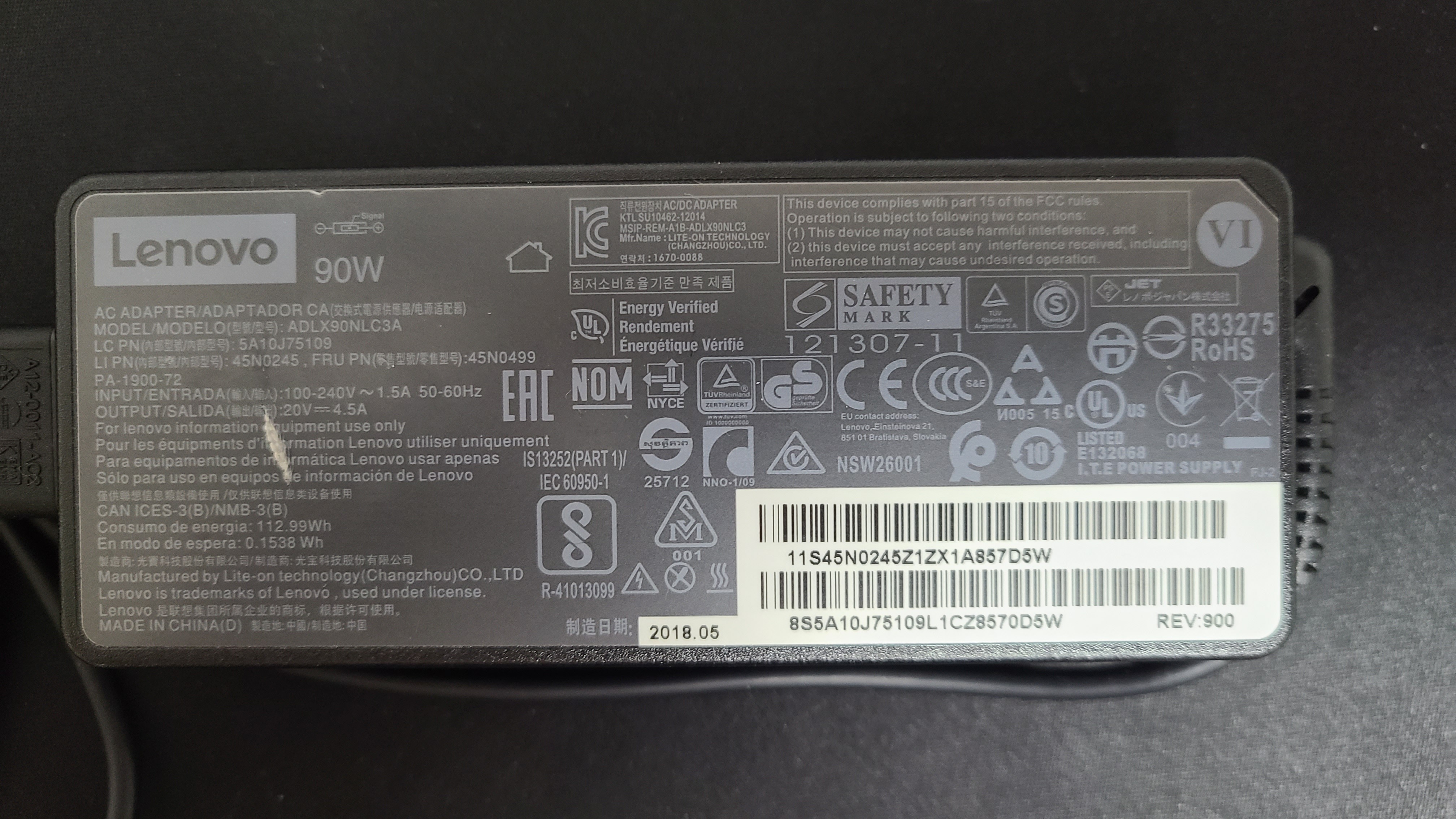

Lenovo 90W ADLX90NLC3A 전원 어댑터가 되겠습니다.
(20V 4.5A / 100-240V ~ 1.5A 50-60Hz)
혹시나 노트북 배터리 분실, 손상되어 따로 구매해야 할 경우를 대비해서 올려봤습니다.
노트북에 LDPlayer 설치하고, 우마무스메 프리터더비를 설치, 실행했더니 너무 끊겨서 도저히 플레이 할 수 없었습니다. 시스템 자원을 그렇게 많이 소모하는거 같진 않은데 너무 뚝뚝 끊기더라구요.ㅜㅜ
그럼 이만 글을 줄이겠습니다.
감사합니다.
