노트북용 HDD FFC 케이블 (SATA 케이블) 연결 실패했네요.

겉으론 맞는거 같지만, 케이블이 안맞아요.



노트북용 SATA 케이블 맞는거 찾기 참 어렵네요

일반적으로 PC에 사용되는 SATA 케이블과 달리, 노트북용은 HDD FFC 라고 별도의 명칭으로 불리는데 엄청 납작합니다. 정보가 많지 않다보니 관련 정보를 찾기 힘듭니다. 알리익스프레스로 케이블을 구매했는데, 막상 장착해보니 장착하기가 참 어려웠습니다.

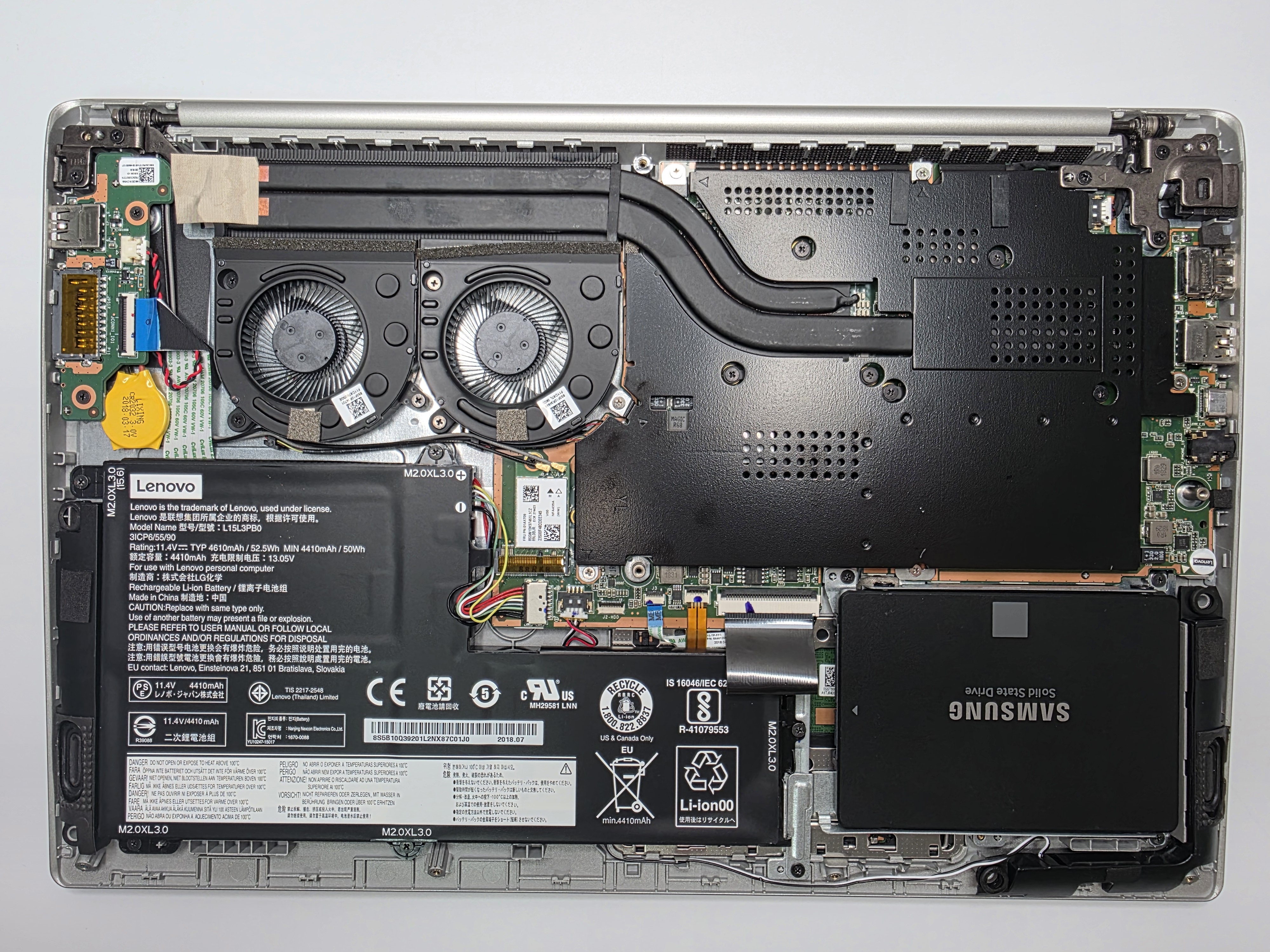

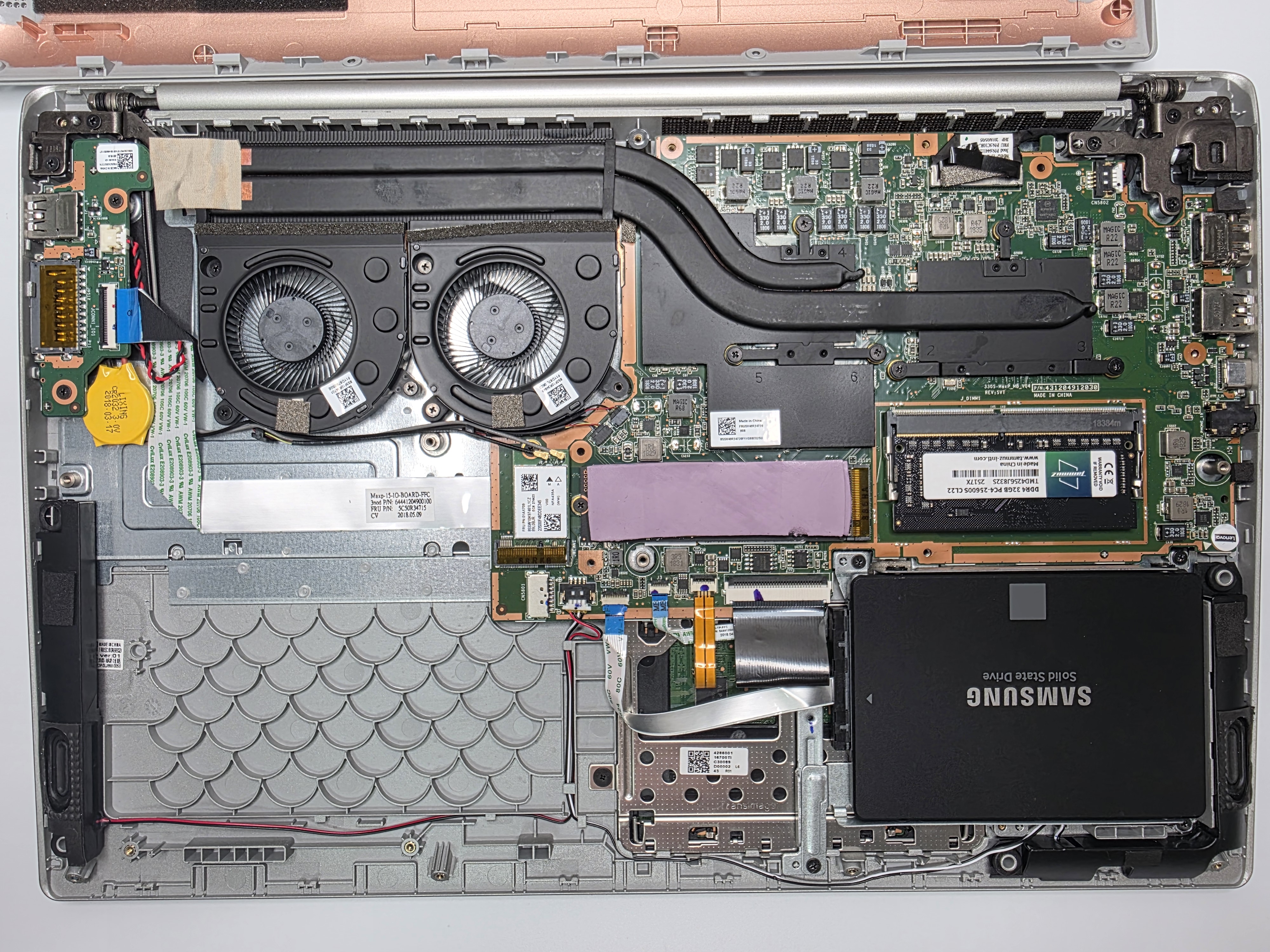

※ 제가 사용하는 노트북 :

Lenovo ideapad 330S-15IKB GTX1050 Laptop

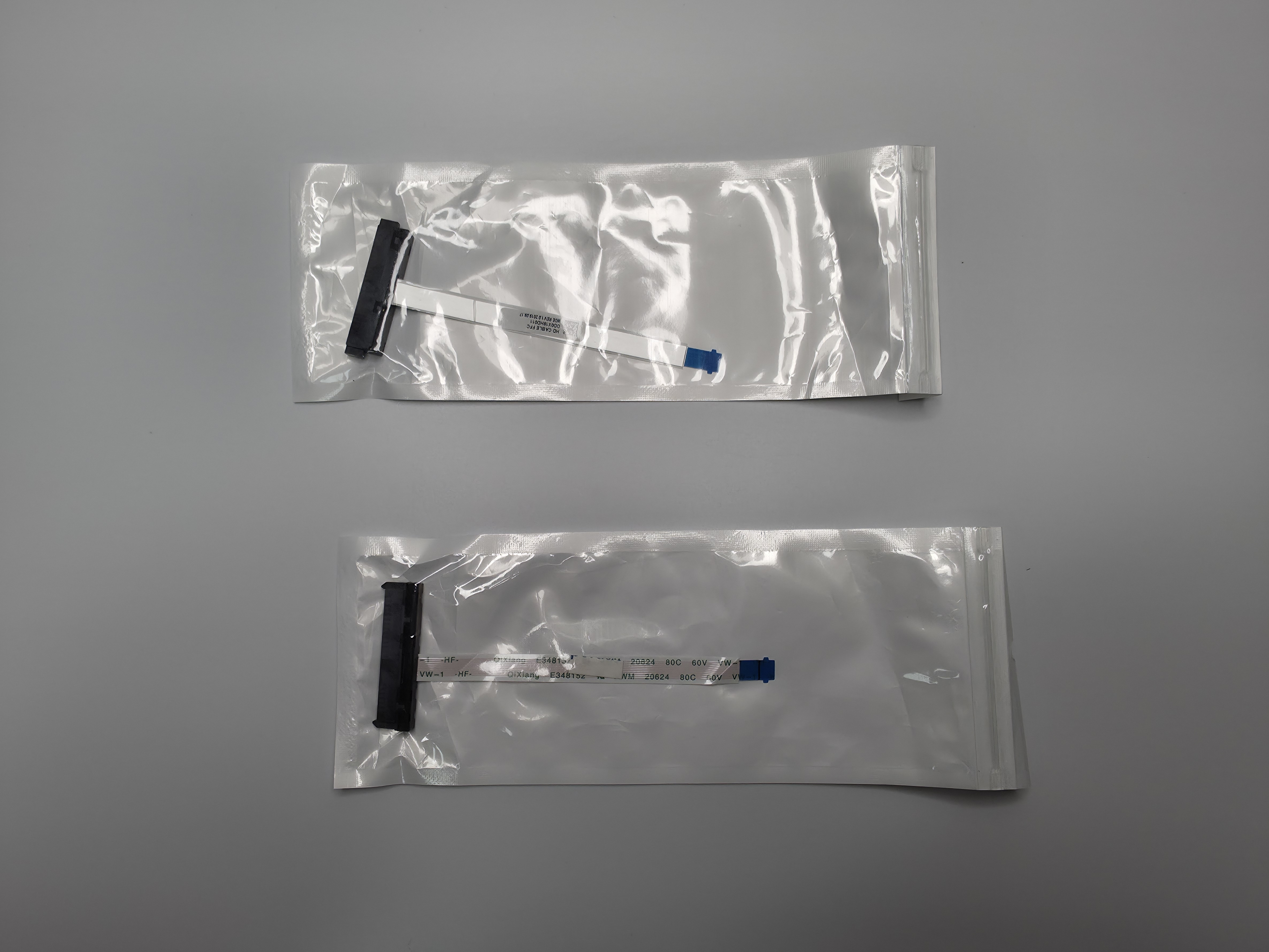

 삼성 갤럭시 S25 울트라로 촬영했습니다. 촬영 조명이 문제인지 뭐가 문제인지 몰라도 전체적으로 어둡게 나오네요. 알리 익스프레스에서 노트북용 케이블 2개 구입했습니다. 둘 다 동일합니다.

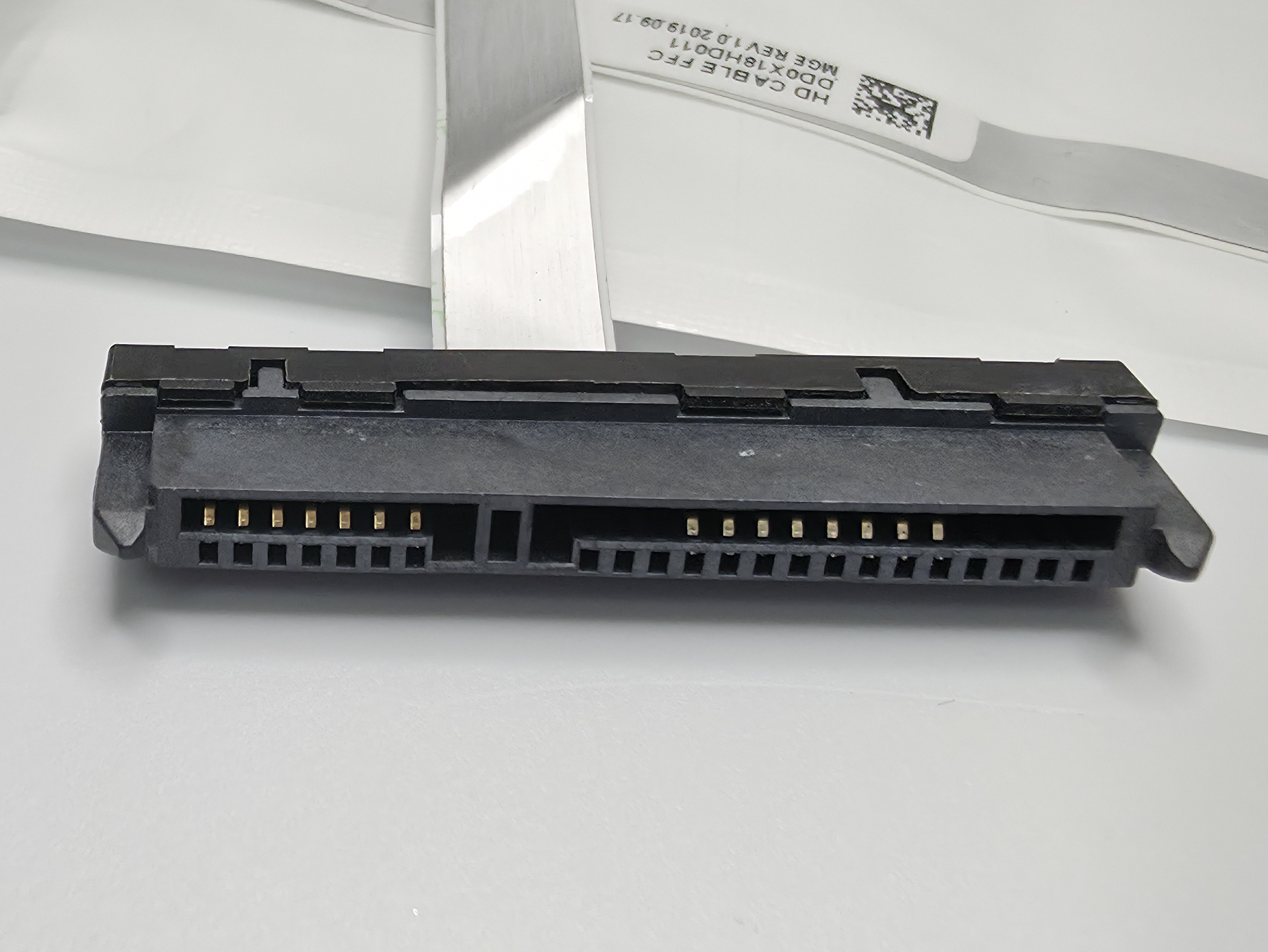

 SATA 데이터 케이블, 전원 케이블이 일체형으로 되어 있습니다. PC, 노트북 구분 없이 연결부 자체는 동일합니다. SATA 형식의 2.5인치 SSD나 노트북용 HDD를 연결하여 사용하실 수 있습니다.

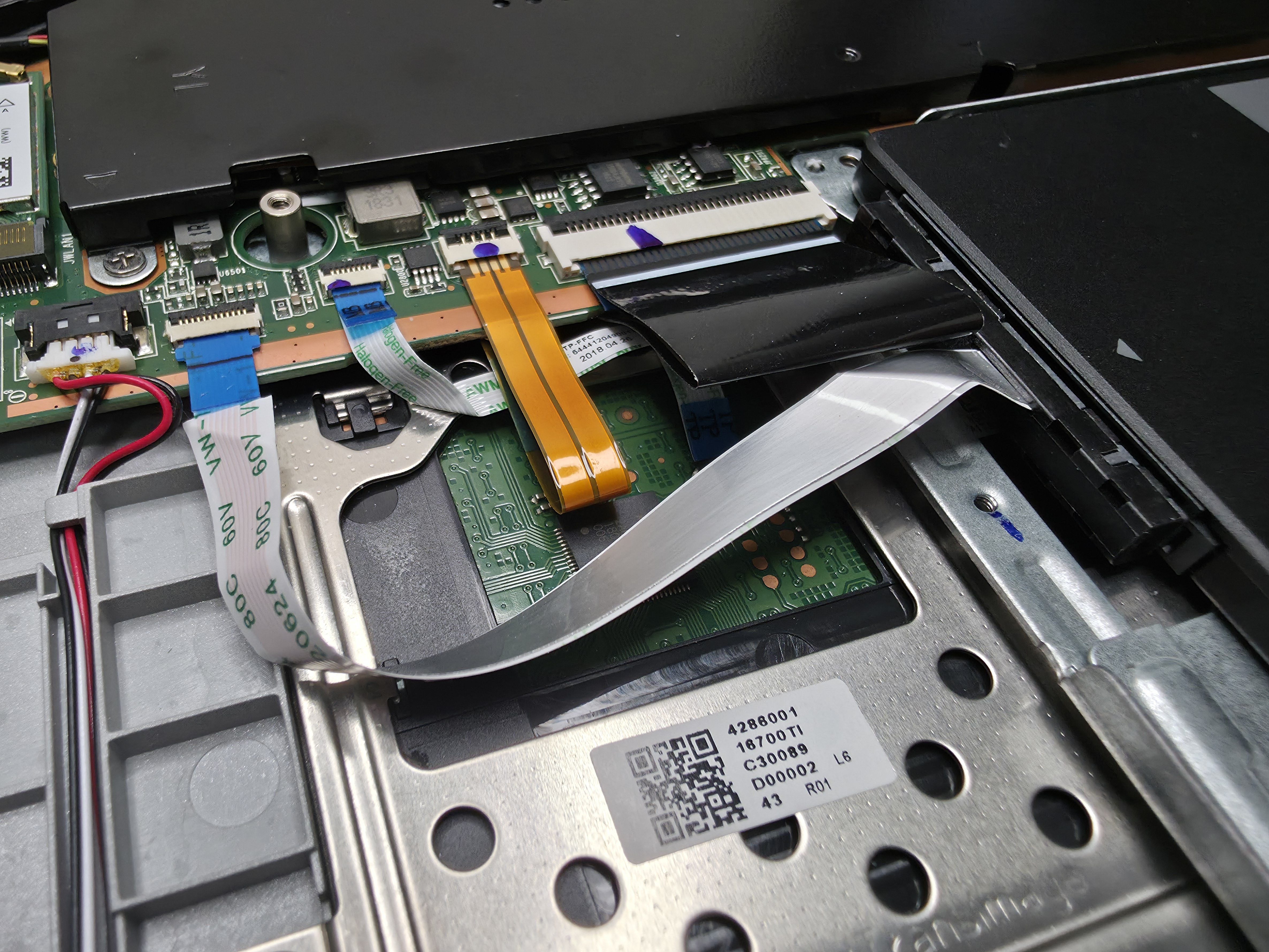

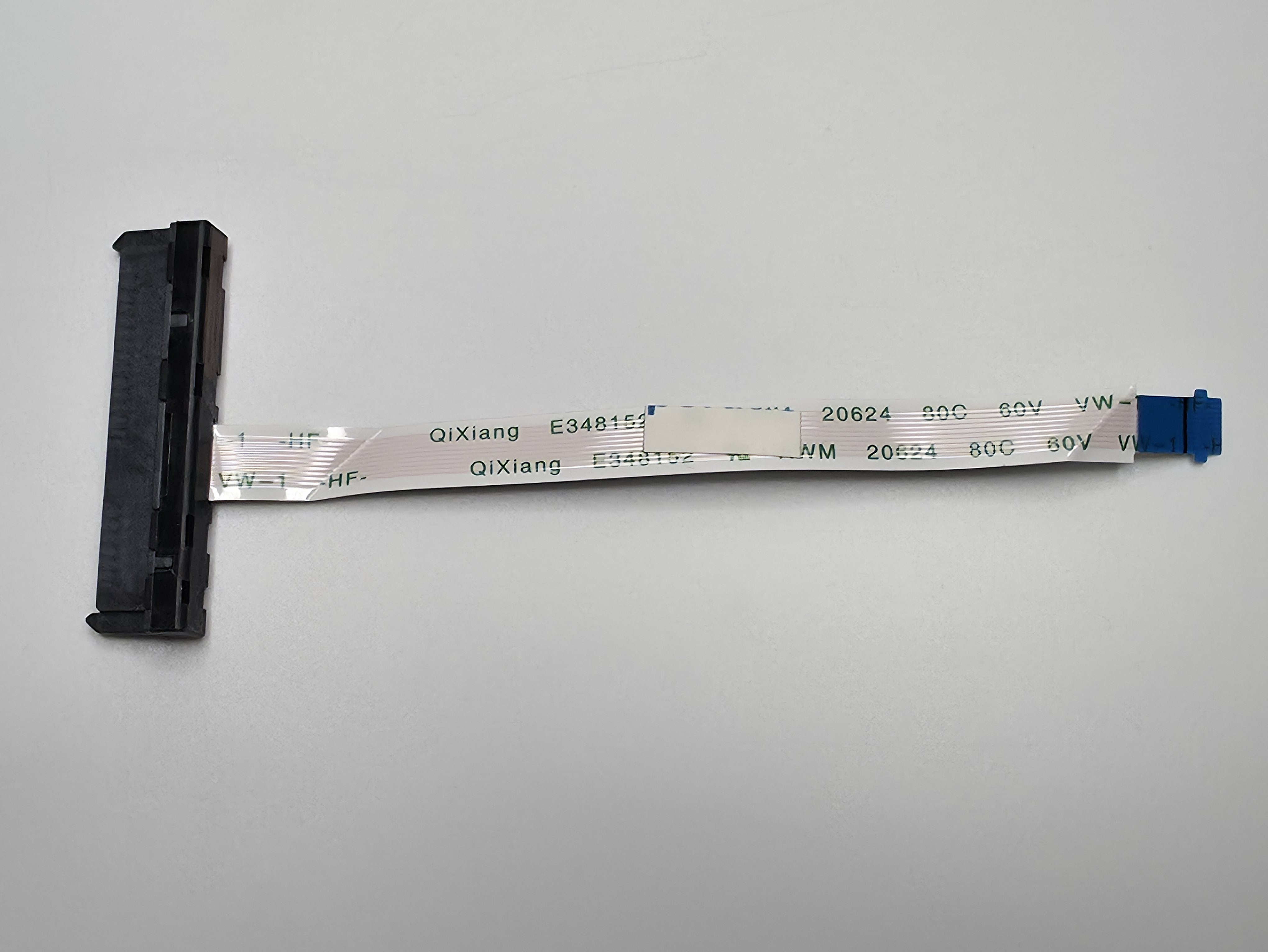

 전체적인 케이블 모습은 위와 같습니다.





 노트북 메인보드에 연결하는 연결부 단자를 크게 확대해보면 이런 모습입니다. 엄청 얇기 때문에 파손되기 쉽습니다.

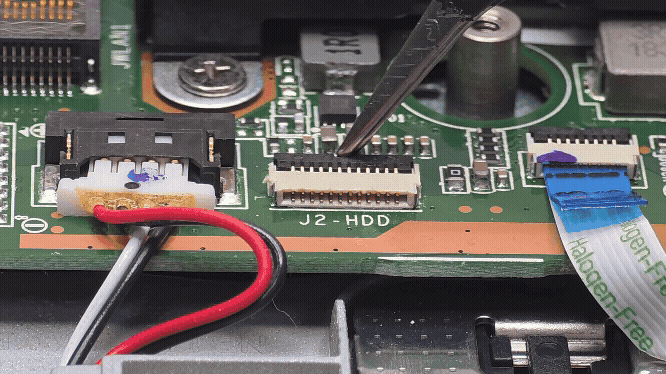

J2-HDD 뒷부분을 위로 올려야 됩니다.

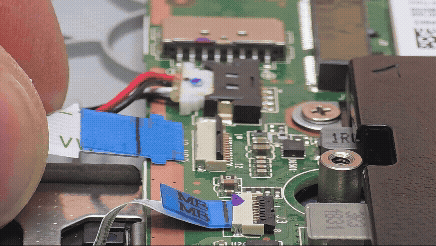

 스마트폰으로 먼저 동영상 촬영 -> gif 이미지 만들 부분만 자름 -> gif 로 변환

이렇게 움짤로 변환해서 올려봅니다.



 PC 데스크톱과 달리 이놈의 케이블 연결하는게 참 더럽게 어렵네요.

노트북 종류마다 다른데, 제가 사용하는 제품은 연결부 뒷면의 검은 무언가를 들어올려야 되더라구요.

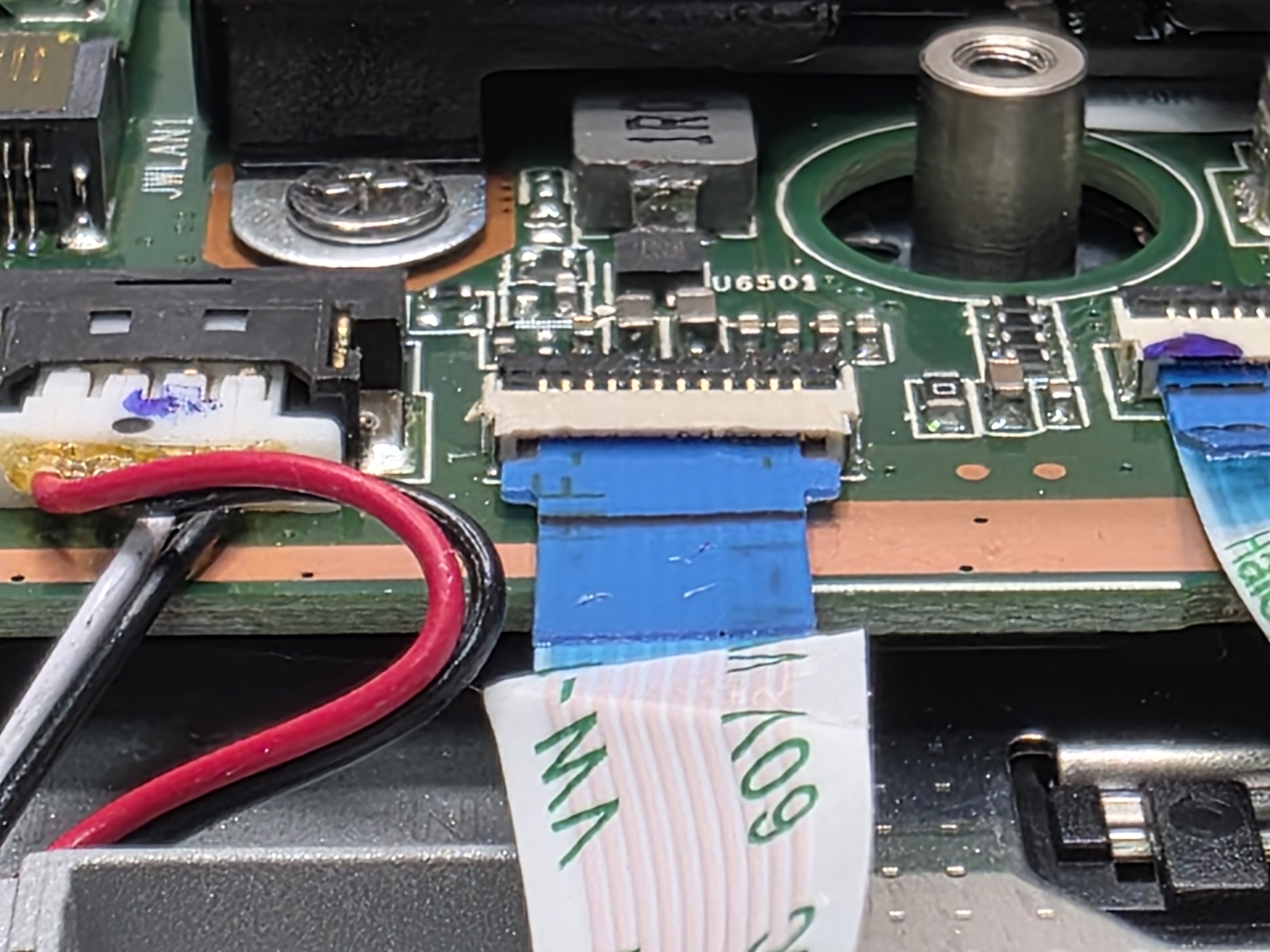

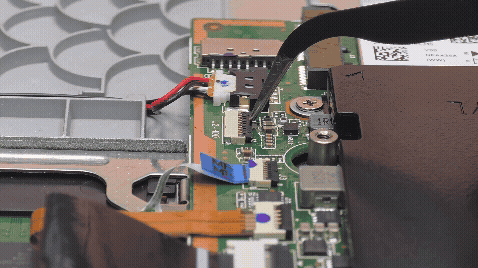

측면에서 본 모습



 측면에서 찍은 모습은 위와 같습니다. 핀셋이 영 고자라서 별로인데, 이런식으로 위로 들어 올렸다가 내리시면 되겠습니다. 먼저 위로 들어올린 후 케이블을 삽입하고나서 다시 내려서 닫아주시면 연결은 끝이 납니다.



 이 방법도 유튜브를 통해 한참 검색해보고서야 겨우 알게 되었습니다. 처음 노트북 분해하는 사람 입장에서는 저러한 정보가 없다보니 닫힌 상태로 억지로 쑤셔넣다가 케이블이 망가지기도 하고 참 그렇더라구요. 초보자에겐 참 어렵습니다. ㅎㅎ

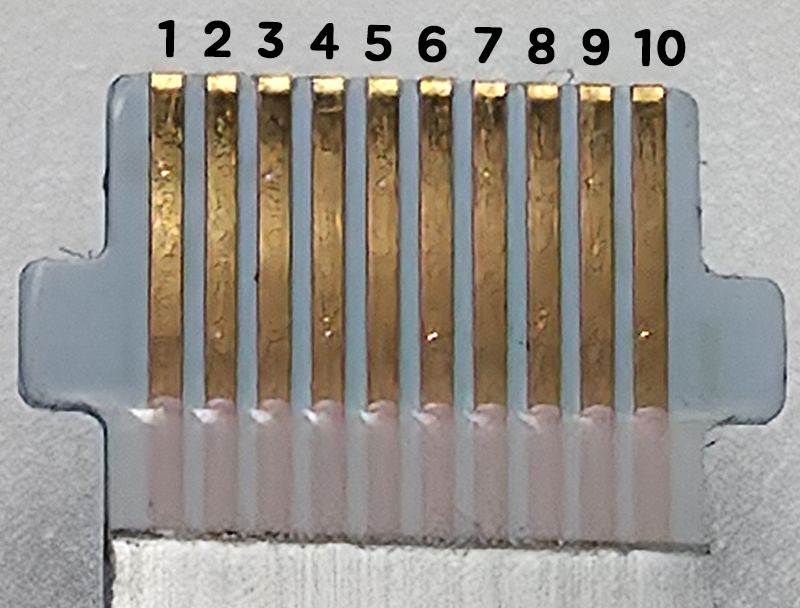

핀 갯수는 10개



 정보가 너무 없어서 몰랐는데, 아무 케이블이나 구매하시면 연결이 불가능합니다. 연결되더라도 인식이 안되거나 SSD가 타는 경우도 있다고 하더라구요. 사실인지 모르겠는데, 인터넷 검색해보니 그렇게 나오더라구요.



 어쩐지 케이블을 삽입했는데 삽입한거 같은 느낌도 안들고, BIOS에서조차 SSD를 전혀 인식하지 못하더라구요.

위의 HDD FCC 케이블 (노트북용 SATA 케이블)의 핀 갯수는 10개 입니다. 노트북 제조사마다 핀 갯수나 규격이 다르다고 하더라구요. 정보가 너무 없어서 찾기 힘들었습니다. 육안으로 핀 갯수를 세기도 너무 어렵구요.

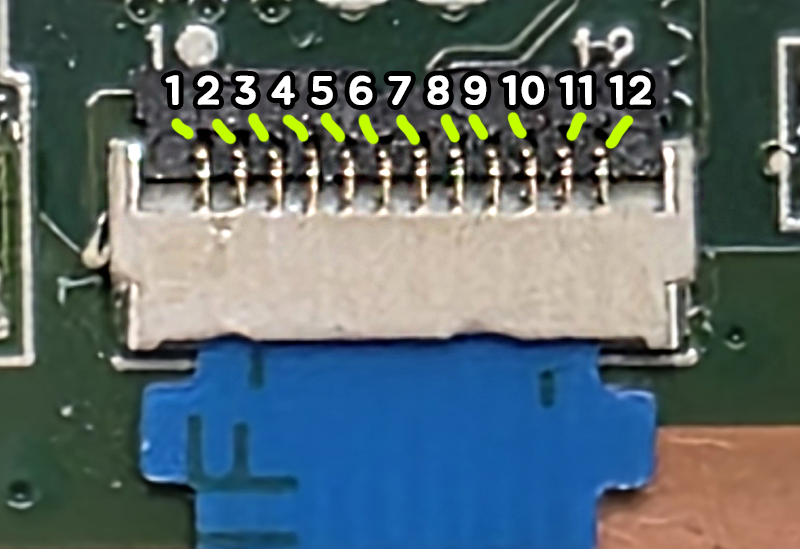

노트북 연결구의 금속 핀셋 갯수는 12개

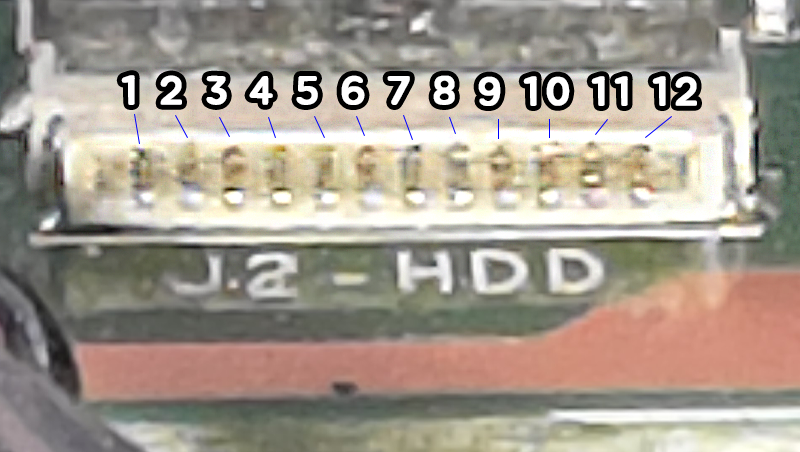

 뭔가 이상하다싶어 노트북의 J2-HDD 부분의 연결구를 크게 확대해서 촬영한 후, 금속 핀 갯수를 세어보니 12개 정도 됩니다. 12핀 짜리 연결구에 10핀짜리 케이블을 연결했으니 인식될 리가 없지요. ㅎㅎ



12핀 케이블 연결하셔야 합니다.

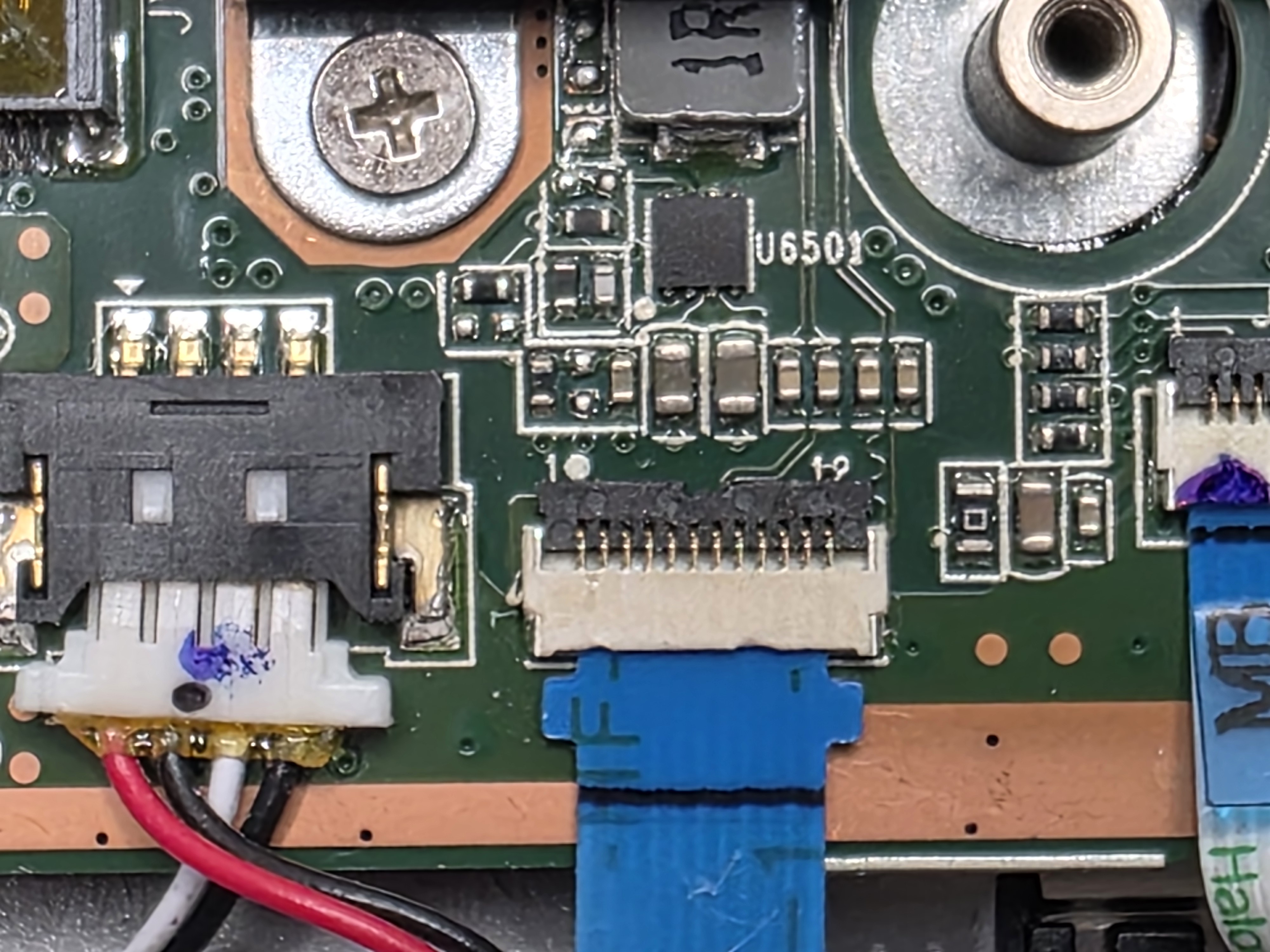

 검정색 손잡이를 내려 닫은 상태에서 핀 갯수를 세더라도 12개 맞습니다.





 위의 움짤로만 보면 삽입, 연결이 잘 되는거 같지만 BIOS에서 어쩐지 인식이 안되더라구요. 핀셋도 생긴것과 다르게 미세하게 무언가를 잡고 움직여야 할 때 전혀 힘을 못썼습니다. 물체를 잡고 움직이지 못할꺼라면 저 핀셋은 존재할 이유가 없습니다.



그래서 이번에는 이걸로 질러봤습니다.



 그래서 일단 다른걸로 주문했습니다. 위의 판매사이트 링크는 [ 여기 ] 누르시면 됩니다. (광고 아님) 이 케이블이 도착하는대로 다시 재장착을 시도해볼 예정입니다. (제가 주문한건 8월 중순쯤 도착 예정이라네요.)



※ Lenovo ideapad 330S-15IKB GTX1050 Laptop



 노트북에 들어가는 케이블 구매하실 분들은, 대충 막연히 구매하시면 안됩니다. 정확히 자신이 사용하는 노트북의 제조사, 모델명을 검색하셔서 거기에 맞는 제품을 찾아서 구매하셔야 합니다. 이게 참 번거롭네요.



 PC 데스크톱의 경우 대충 SATA 케이블 아무거나 찾아서 쓰면 되지만, 노트북용은 HP, Dell, Lenovo 등등 특정 노트북 제조사, 특정 모델에 맞는 케이블을 찾아서 구매하셔야 합니다. 적당히 그럴싸한거 구매하시면 저처럼 재구매하셔야 합니다.





 사진만보면 그럴싸해 보입니다. 그냥 혹시나해서 올려봅니다.





 그럼 이만 글을 줄이겠습니다.

감사합니다.
