Lenovo ideapad 330S-15IKB 노트북, SATA 케이블 연결 성공!!

케이블이 더럽게 길지만, 연결 성공!



12핀짜리 SATA 케이블 연결하니 성공!!

제가 약 6년 전에 구입한 노트북의 경우, 별도로 SSD를 구매하여 장착이 가능했습니다. 다음달 초 일본 여행 갈 예정인데, 그 이전에 노트북을 분해하고 M.2 NVMe SSD 교체, 메모리 교체 등의 작업을 했습니다. 하지만 케이블 문제로 인해 한동안 연결하지 못했습니다. 그러다가 알리 익스프레스를 통해 케이블을 구매했고, 연결에 성공했습니다.



노트북 SATA 케이블 12핀, 10핀



Q : SATA 케이블은 다 같은 케이블 아닌가?

A : 절때 아닙니다. PC 데스크톱은 규격이 일정하기 때문에 아무 케이블이나 구매해도 규격만 맞다면 정상 작동합니다. 그래서 크게 고민할 필요가 없습니다. 반면에 노트북은 정보가 많지 않다보니 인터넷 검색 해보고, 어느 정도 공부를 해야 되겠더라구요.

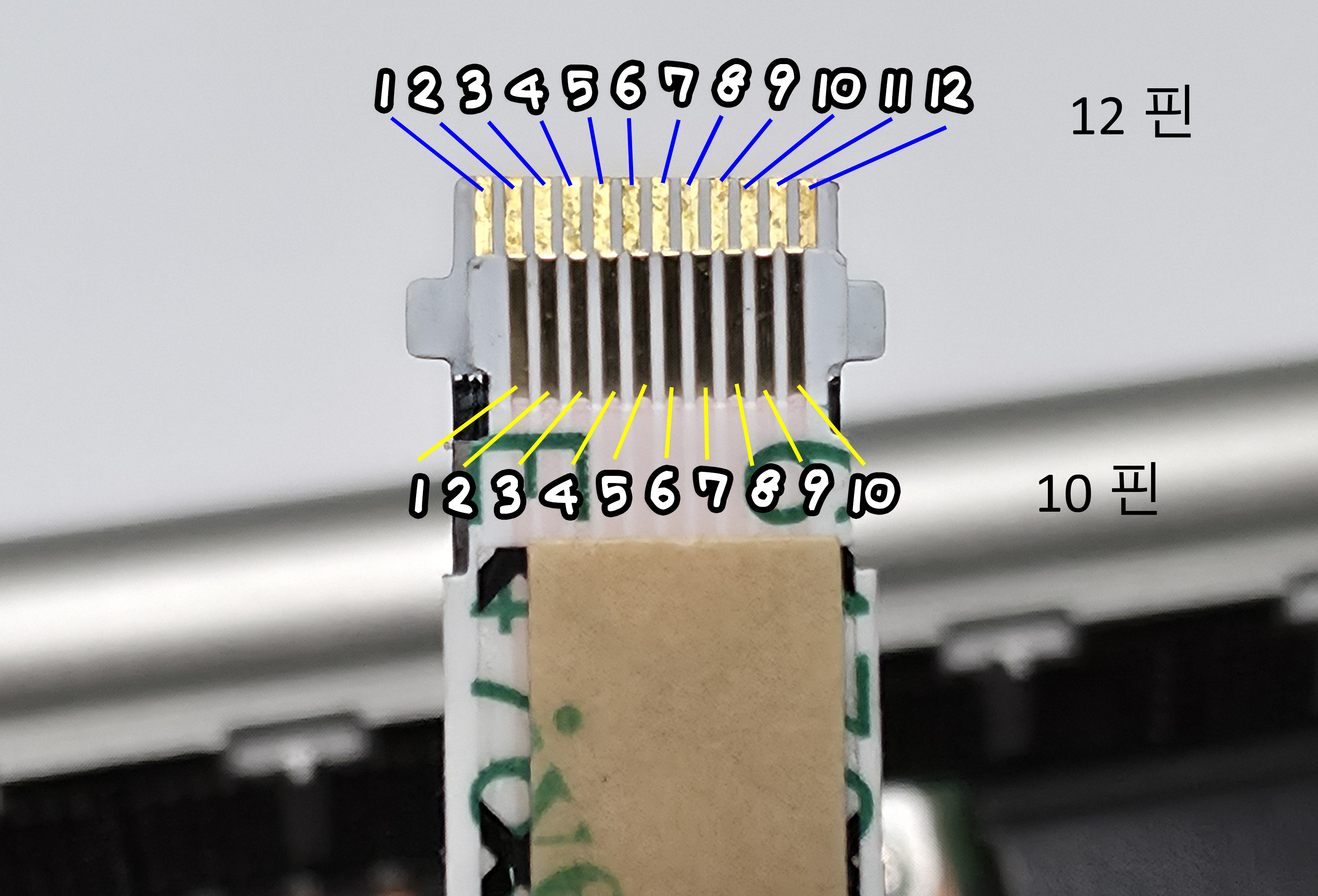

 위의 이미지는 2개의 케이블 연결 단자 부분을 확대해서 찍은 이미지입니다. 노트북에 들어가는 SATA 케이블 (HDD FFC 케이블)은 10핀, 12핀 케이블이 존재합니다. 다른 규격도 존재하는지 모르지만, 아무리 찾아봐도 좀 더 자세한 정보는 찾아보기 힘듭니다.

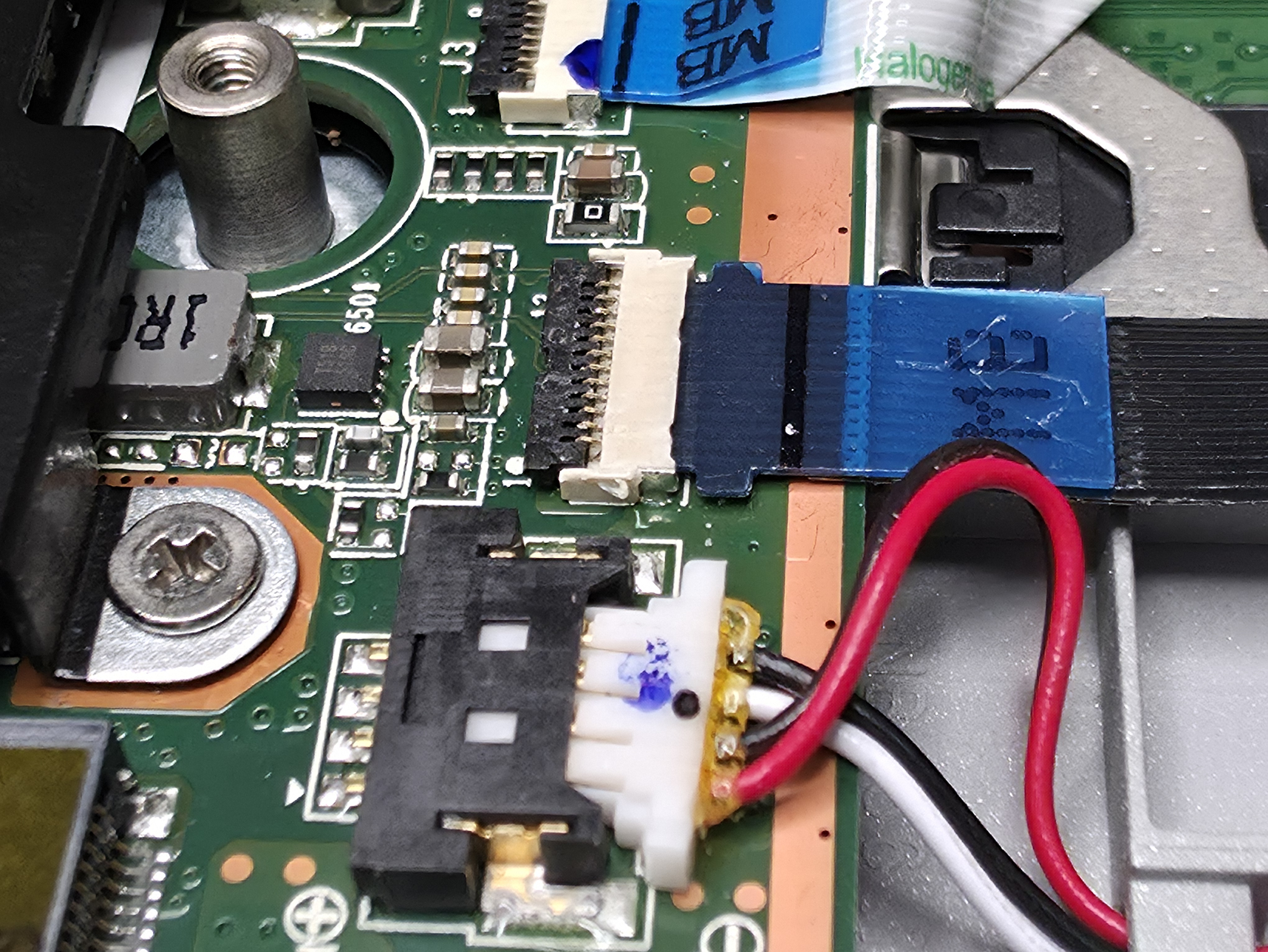

노트북 메인보드의 J.2-HDD 연결 단자



 제가 사용하는 Lenovo ideapad 330S-15IKB GTX1050 노트북의 경우 위와 같이 연결 핀 갯수가 12개인 것을 확인하실 수 있습니다. 미리 사전에 핀 갯수 확인하고 구매하셔야 합니다. 대부분은 10핀 케이블 위주로 판매하다보니, 12핀 케이블은 구하기 정말 힘들었습니다.



https://ko.aliexpress.com/item/1005006125088389.html?spm=a2g0o.order_list.order_list_main.12.487b140fqI5Ihq&gatewayAdapt=glo2kor

HP ProOne 440 G9 올인원 AIO PC 데스크탑 SATA 하드 드라이브 HDD SSD 커넥터 플렉스 케이블 12PIN 용 HDD 케



 위의 링크를 누르면 해당 케이블을 구매하실 수 있습니다. 다른 케이블을 우선 구매했는데, 느낌이 쎄해서 좀 더 검색한 후 위의 케이블을 구매하였습니다. 위의 링크에서는 HP ProOne 440 G9 올인원 노트북용 케이블이라고 적혀 있습니다. 하지만, Lenovo ideapad 330S 노트북에서도 사용 가능했습니다. 제가 사용한 케이블과 동일한 케이블 구매 원하시는 분은 위의 링크를 눌러 구매하실 수 있습니다.



※ 노트북 모델명 :

Lenovo ideapad 330S-15IKB GTX1050 Laptop - Type 81GC

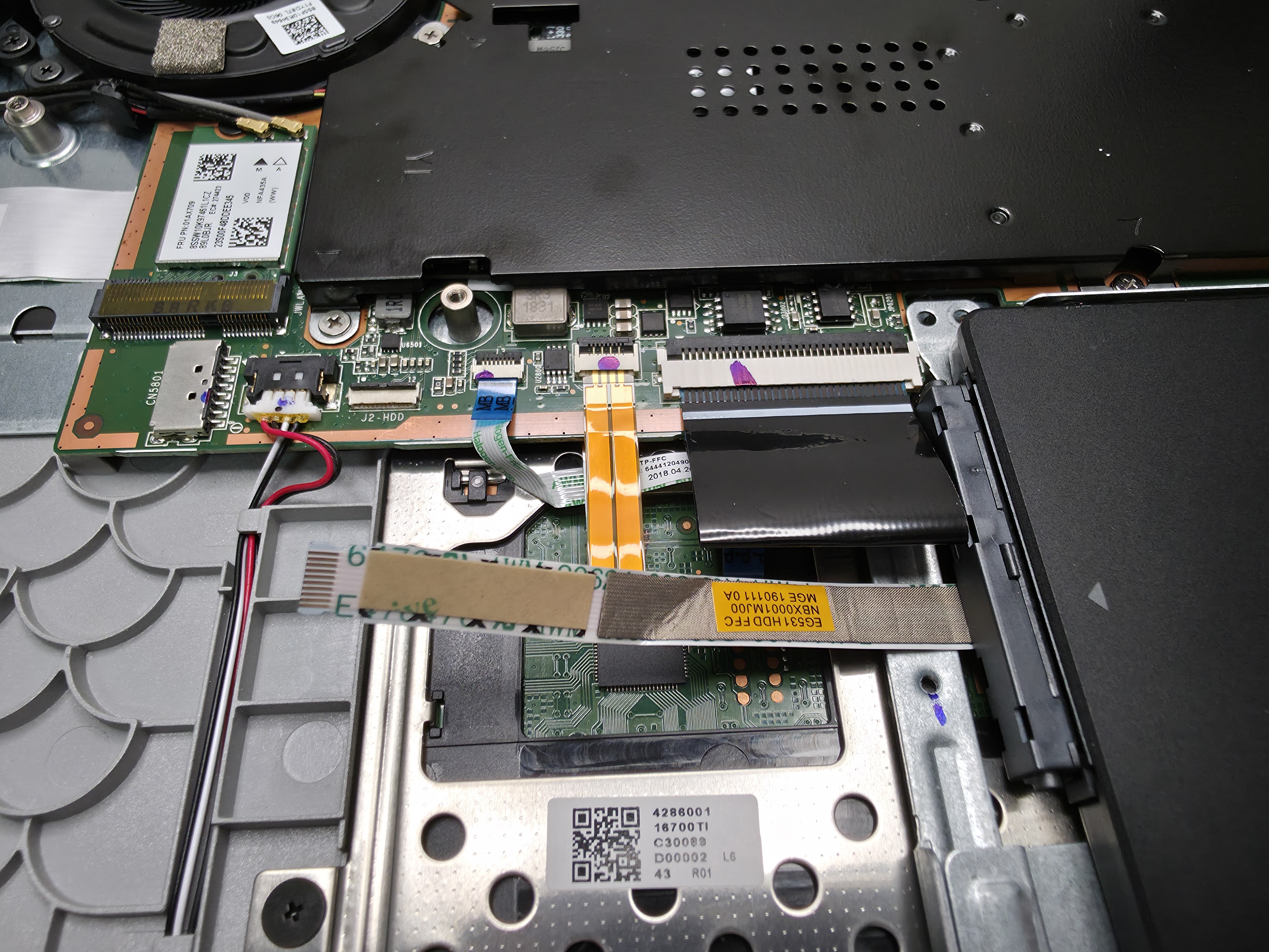

 케이블을 연결한 모습은 뭐 똑같습니다. J.2-HDD 연결구에 연결하시면 됩니다.

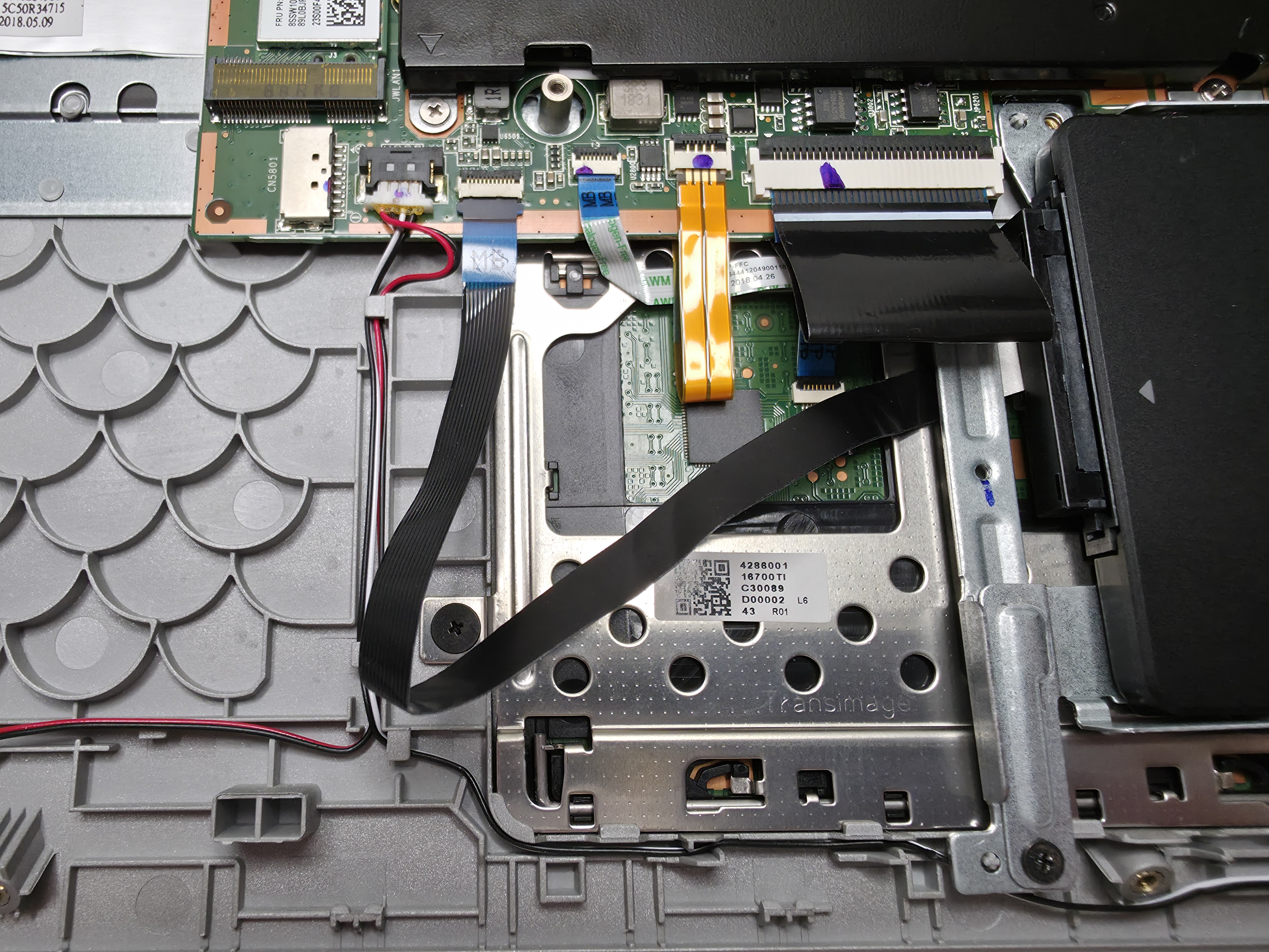

이렇게 연결해도 정상 작동합니다.



 케이블이 너무 길다보니 위와 같이 어거지로 연결하셔야 될 겁니다. 다른 유튜버 중에 이 케이블 잘라서 사용하는 법 공개한 영상 있었는데, 자르기 귀찮아서 이대로 연결하였습니다. 괜히 잘못 자르면 수습하느라 시간 다 보내고 뻘짓할 수 밖에 없게 됩니다.





 다른 케이블의 경우 핀 갯수도 10핀이고, 길이가 너무 짧았습니다. 이 케이블은 아예 연결이 불가능합니다. 그런데도 불구하고 이 케이블은 Lenovo ideapad 330S 노트북에 연결해서 사용할 수 있다고 설명란에 적혀 있더라구요.

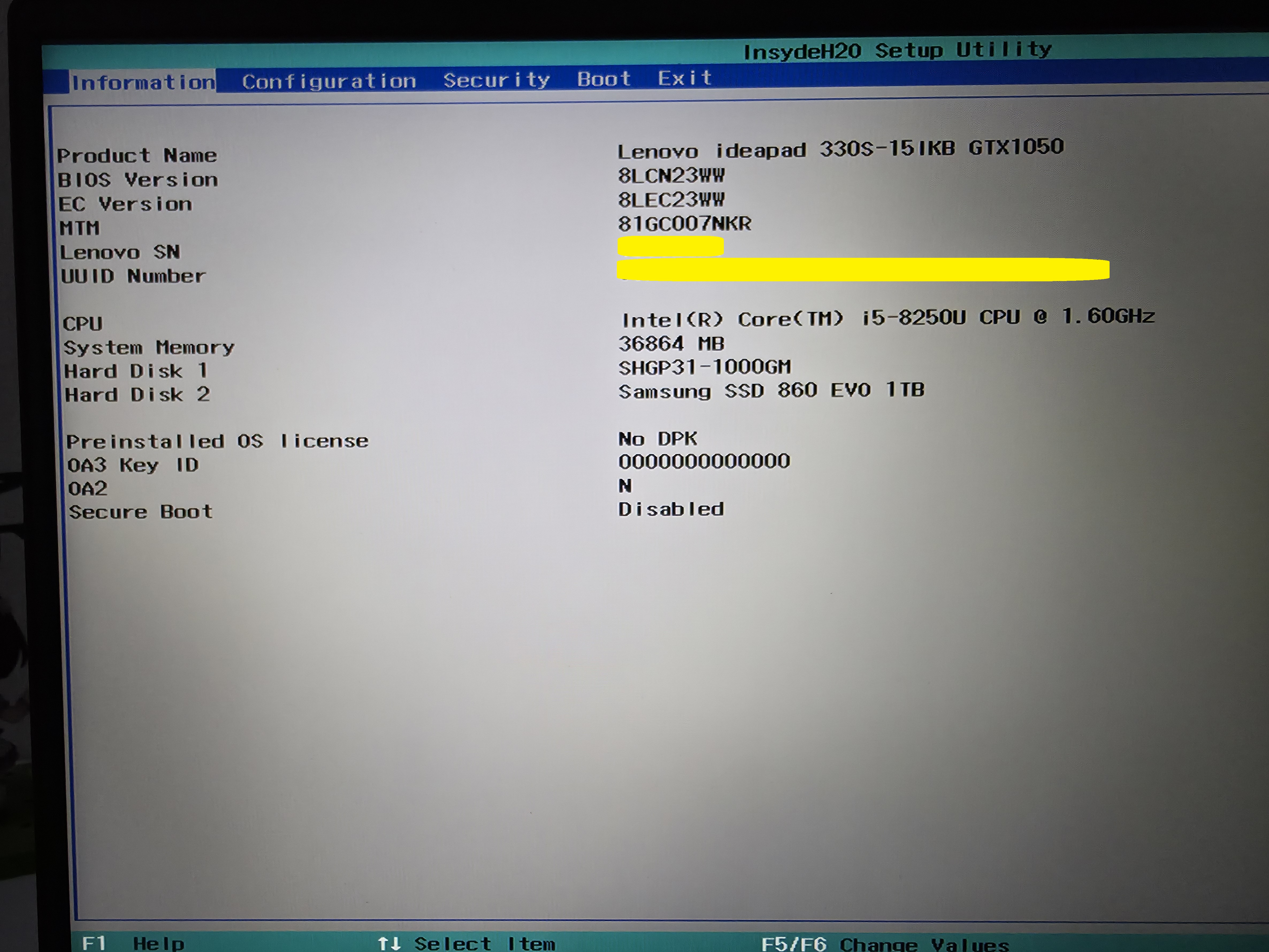

 그 동안 마음고생하고 돈낭비 한 끝에 성공했습니다. 스크린샷 보시면 Hard Disk 1, 2 항목이 보입니다. Hard Disk 1은 M.2 NVMe SSD, Hard Disk 2는 일반 SATA SSD가 되겠습니다. 둘 다 정상적으로 인식합니다.

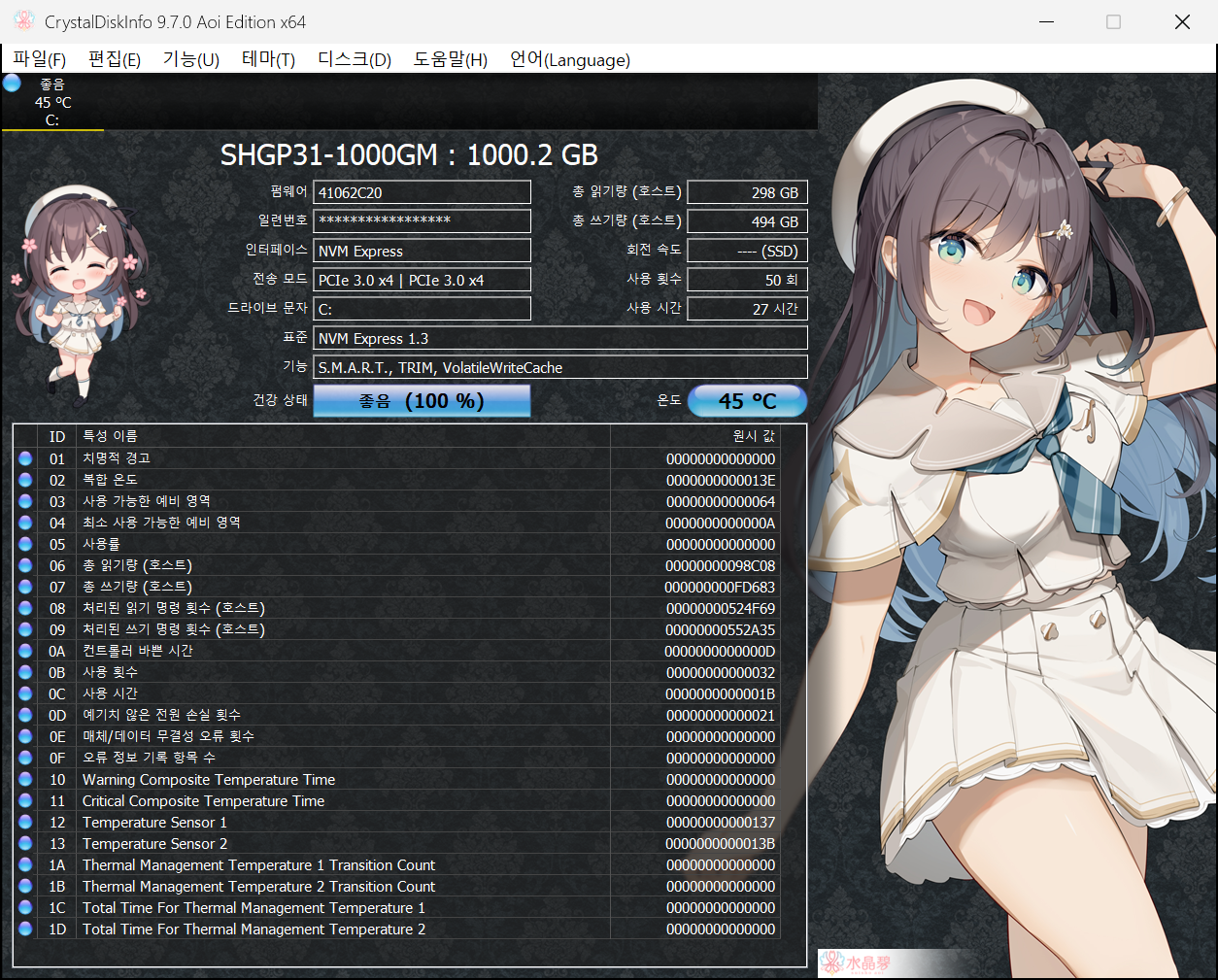

M.2 NVMe SSD 디스크 정보 (하이닉스)

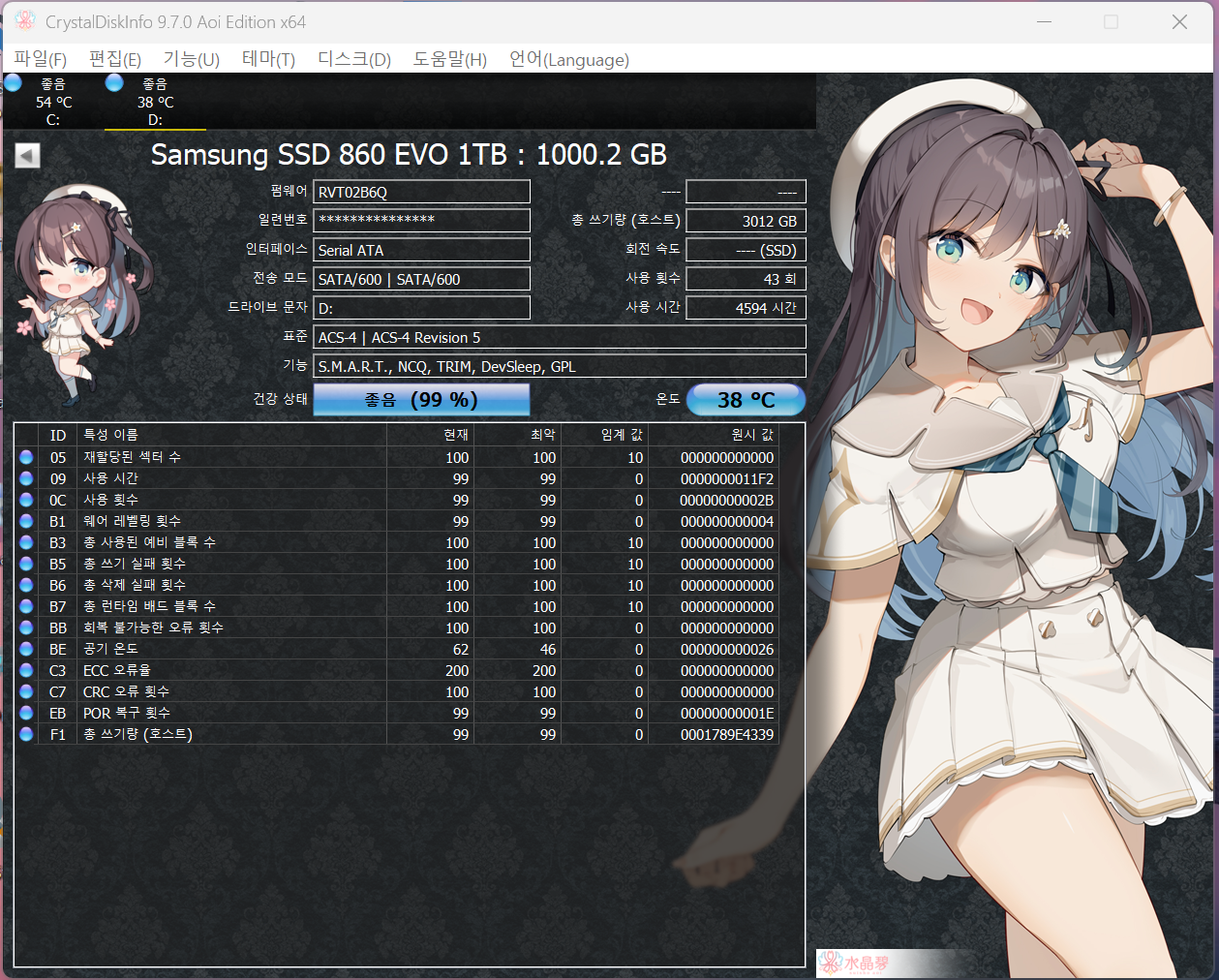

SATA SSD 디스크 정보 (삼성 860 EVO)



 첫번째는 M.2 NVMe SSD의 이미지, 두번째는 SATA SSD의 이미지가 되겠습니다. 둘 다 정상 작동하니 보기 좋군요. ㅋㅋㅋ 크리스탈디스크인포라는 프로그램에 미소녀 캐릭터가 나오니 보기 좋군요. ㅋㅋㅋ

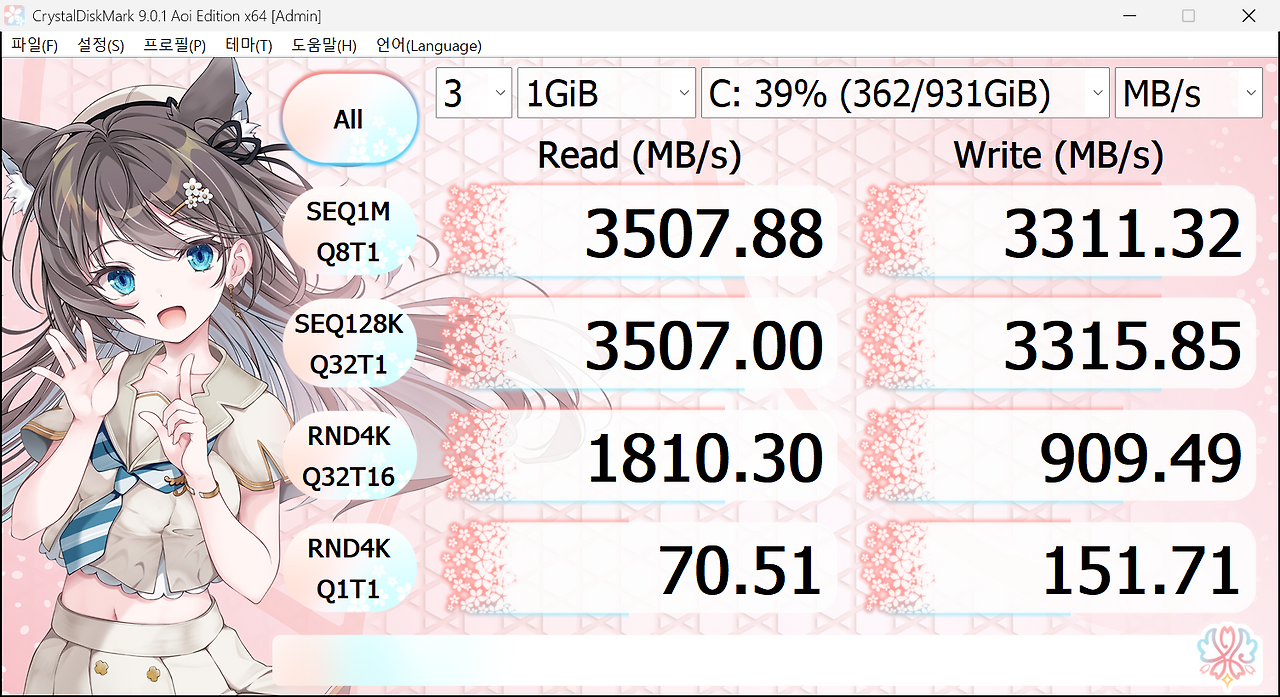

M.2 SSD 읽기/쓰기 속도

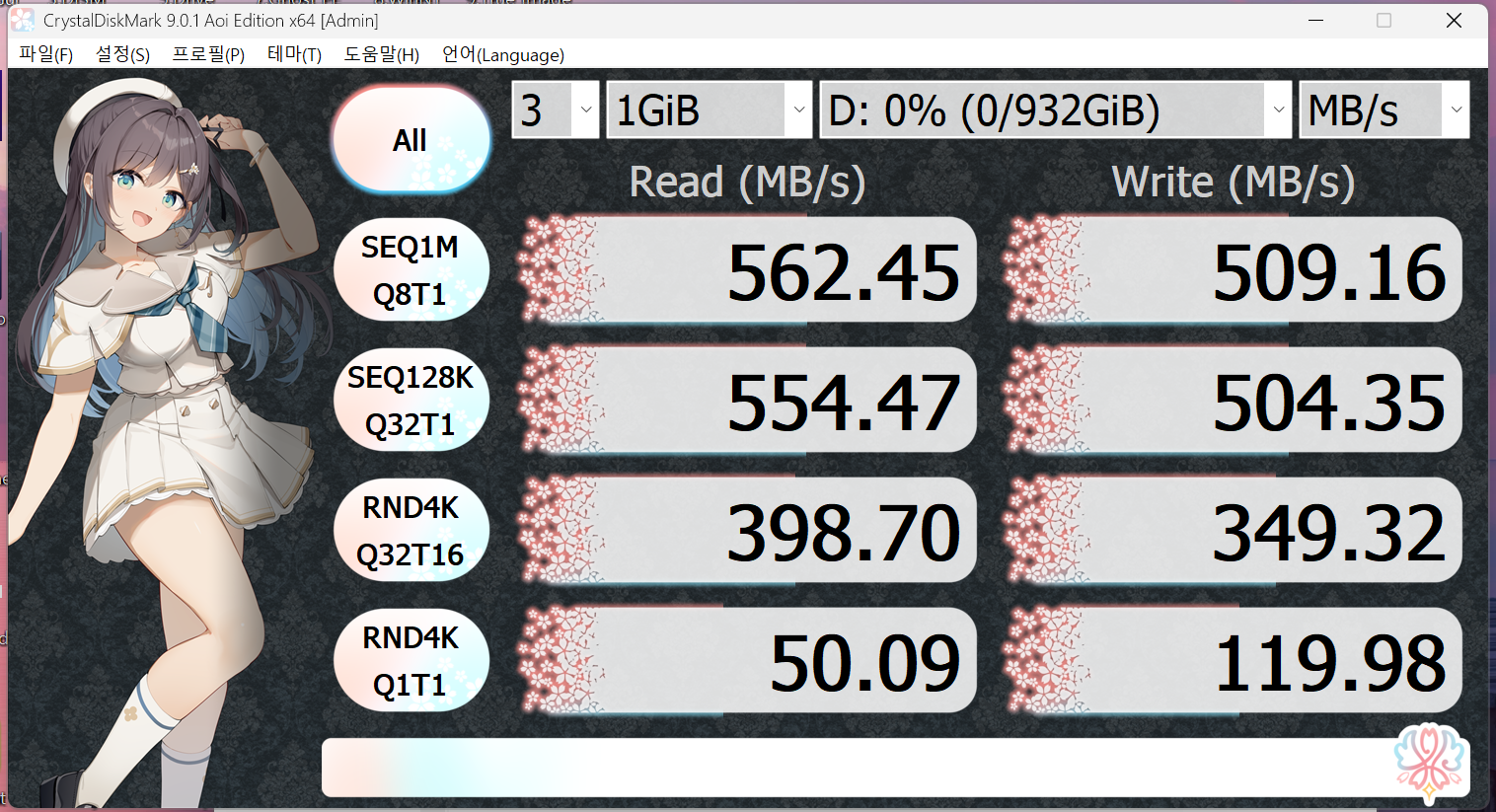

SATA SSD 읽기/쓰기 속도



 아무래도 M.2 NVMe SSD와 SATA SSD 간의 성능 차이는 어쩔 수 없습니다. 하지만 게임 플레이 등 일반적인 사용시에는 성능 차이를 느끼기 어렵습니다. 그래도 옛날 하드 디스크 쓰던 시절에 비해서는 읽기, 쓰기 속도가 빠르므로 사용하기가 쾌적하고 좋습니다. 용량은 많으면 많을수록 좋습니다. 제 노트북에서는 위와 같은 성능이 나오니 참고로만 보시면 되겠습니다.



 그럼 이만 글을 줄이겠습니다.

감사합니다.
