컴퓨터 메인보드를 교체하거나 수리할 때 필수적으로 꼭 봐야되는 것 중 하나가 바로 설명서가 되겠습니다. 아무리 메인보드 스펙 확인하고, 부품 규격 잘 확인해서 구매하더라도 수십, 수백만원짜리 부품들을 대충 아무렇게나 장착할 순 없으니깐요.
애즈락(ASRock) B550 PG Riptie 메인보드의 가장 기본적인 설명서 파일입니다. 저 파일을 받으시면 스마트폰에서도 바로 보실 수 있습니다. 컴퓨터 조립하시는 분들에게 큰 도움이 되리라 봅니다. 대신, 전부 영어 (English)로 작성되어 있습니다.
빠른 설치 가이드 (Quick Installation Guide)랑 RAID 설치 가이드 파일입니다. 빠른 설치 가이드에는 당장의 메인보드 설치에 필요한 간단한 정보들이 있는데, 한국어 부분도 있으니 보기 수월할껍니다. RAID는 필요하시는 분들만 보시면 될 듯 합니다. 그닥 일반 사용자에게는 필요가 없는 기능인듯...

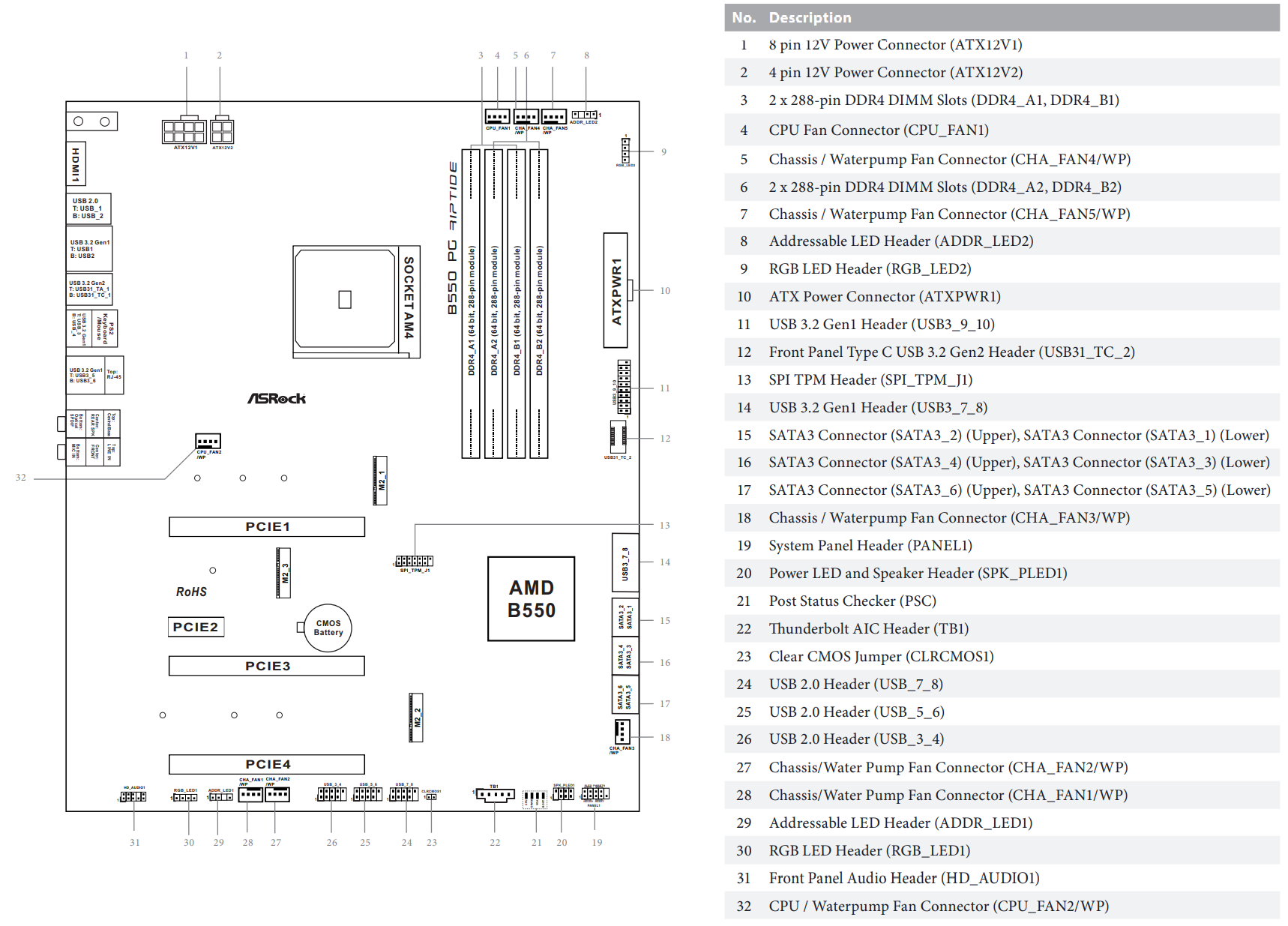

대략적인 메인보드 레이아웃은 위와 같습니다. M.2 SSD 슬롯이 2개 있으며, M2_3은 WiFi 모듈을 장착하는 슬롯입니다. 설명서 pdf 파일 다운받아서 확대해서 보시면 좀 더 상세하게 보실 수 있습니다.

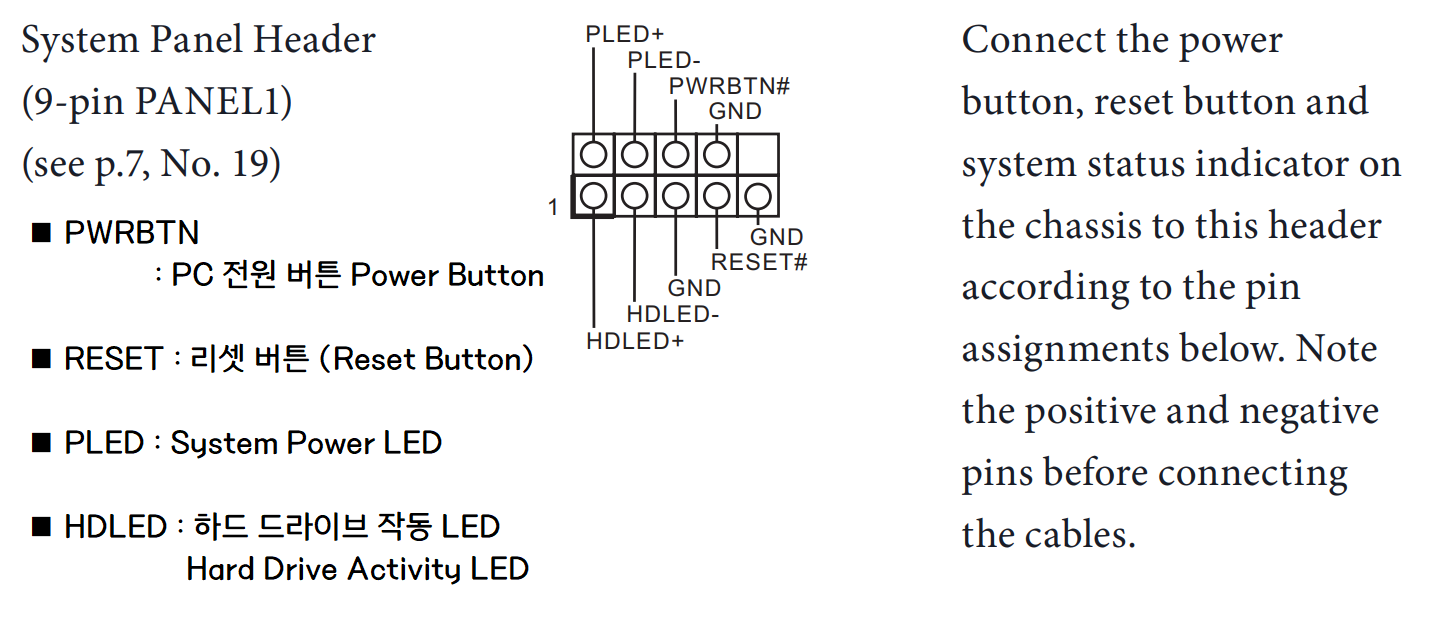

다른 부품들은 YouTube 컴퓨터 조립 영상 보고 얼추 비슷하게 장착하면 됩니다. 하지만, 메인보드의 시스템 패널 헤더를 연결하는 부분은 매번봐도 헷갈리고 짜증납니다. 그래도 저거 연결해야 PC 전원을 켜고 끌 수 있으니 반드시 잘 보고 연결해야 됩니다.
HDLED (하드 드라이브 LED) 부분은 옛날 PC에서는 HDD (하드 디스크 드라이브)를 사용했었는데, 하드 디스크에 파일을 읽고 쓸 경우 불이 깜박꺼리며 들어오곤 했습니다. 요즘은 SSD를 많이 쓰기 때문에 PC 본체에서 하드 디스크 작동 LED 조명이 달려 있는 경우는 없다고 보시면 되겠습니다.

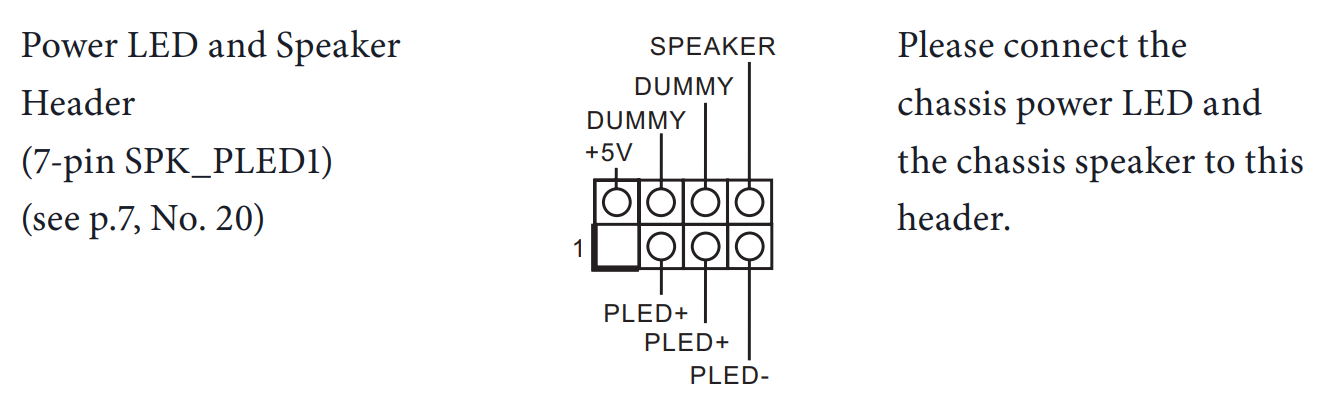

파워 LED와 스피커 헤더 부분입니다.
스피커 부분은 필수는 아니지만, 관심 있는 분들은 구매하실 것을 추천 드립니다. 간혹 PC에서 CPU, 메모리 등의 오류가 있는 경우, 비프음이라고 PC (메인보드)에 연결된 내장 스피커로 오류음을 들려주는 경우가 있습니다.
비프음 횟수로 오류가 발생한 위치나 원인을 알 수 있도록 해놓는 경우가 있거든요. 먼 옛날 286~486 정도? MS-DOS 게임을 즐기던 시절 PC 본체에서 자체적으로 울려주는 비프음으로 게임 배경음악이나 효과음을 들을 수 있던 시절이 생각나에요.
윈도11부터는 TPM 기능이 무조건 필수로 필요하게 되었습니다. AMD 메인보드는 fTPM 기능이 있는데, 요즘 나오는 거의 모든 메인보드는 자체 TPM 기능이 있어서 굳이 TPM 모듈을 구입하실 필요가 전혀 없습니다. 하지만, AMD fTPM의 경우 스터터링 문제라던지 버그 같은게 있다보니 많은 분들이 고통받고 있습니다.
지금은 펌웨어 업데이트를 통해 완화되긴 했는데, BIOS 업데이트 이후에도 성능저하, 스터터링 등의 문제가 있는 분들은 fTPM 기능을 끄셔야 합니다. 아예 운영체제를 윈도10으로 낮춰서 쓰시는 분들도 계실 정도입니다.

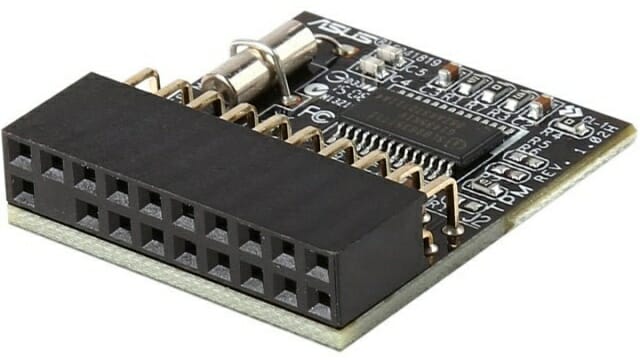

그래도 굳이 TPM 모듈을 구매해서 사용하실 분들은 위의 이미지를 참조하시면, 맞는 모듈을 구매하는데 큰 도움이 될 겁니다. 아무 TPM 모듈을 구매해서 장착하면 TPM 칩이 타거나 장착이 불가능할 수 있습니다.

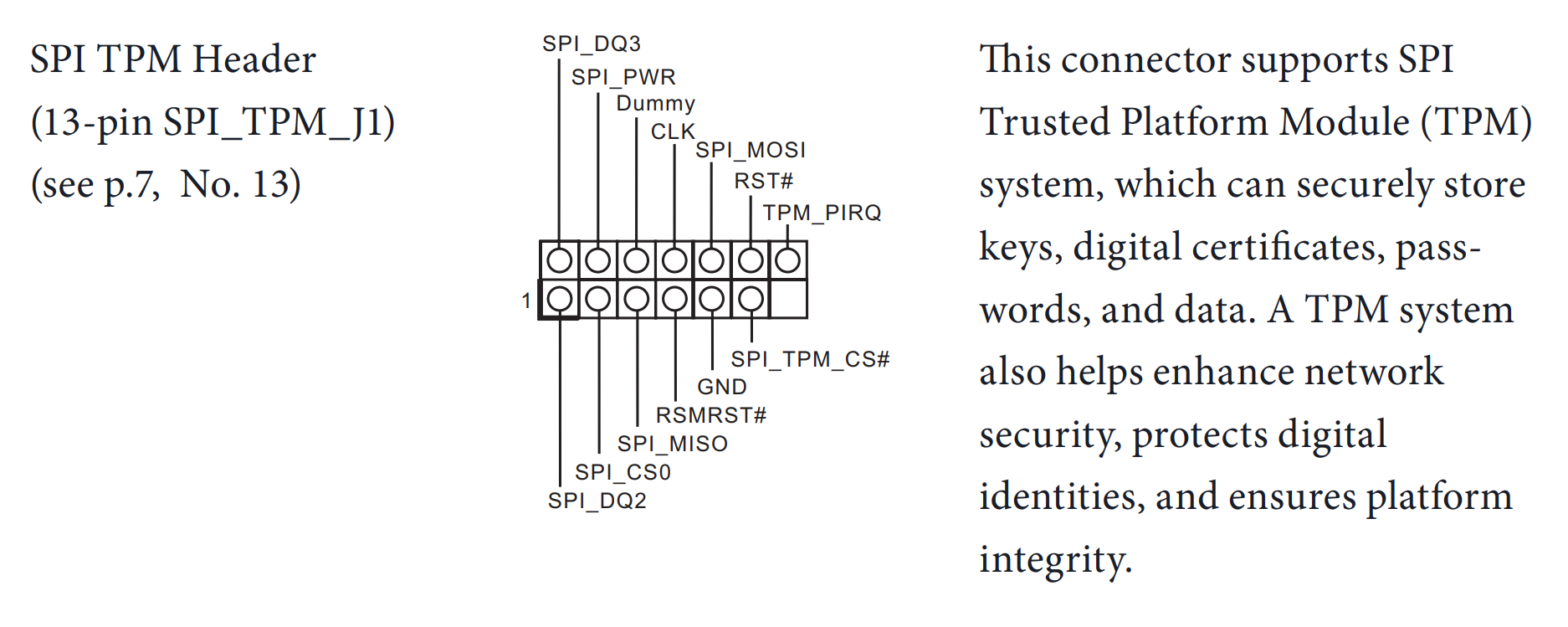

설명서에는 SPI 형식의 TPM 모듈만 언급되어 있습니다. TPM 모듈을 검색해보시면 크게 SPI (Serial Peripheral Interface) 방식과 LPC (Low Pin Count) 두 가지 방식의 TPM 모듈이 나옵니다. 아무거나 사서 연결하면 안됩니다. 설명서에 SPI만 언급된걸 보면, SPI 방식의 TPM 2.0 모듈만 지원하는걸 알 수 있습니다.

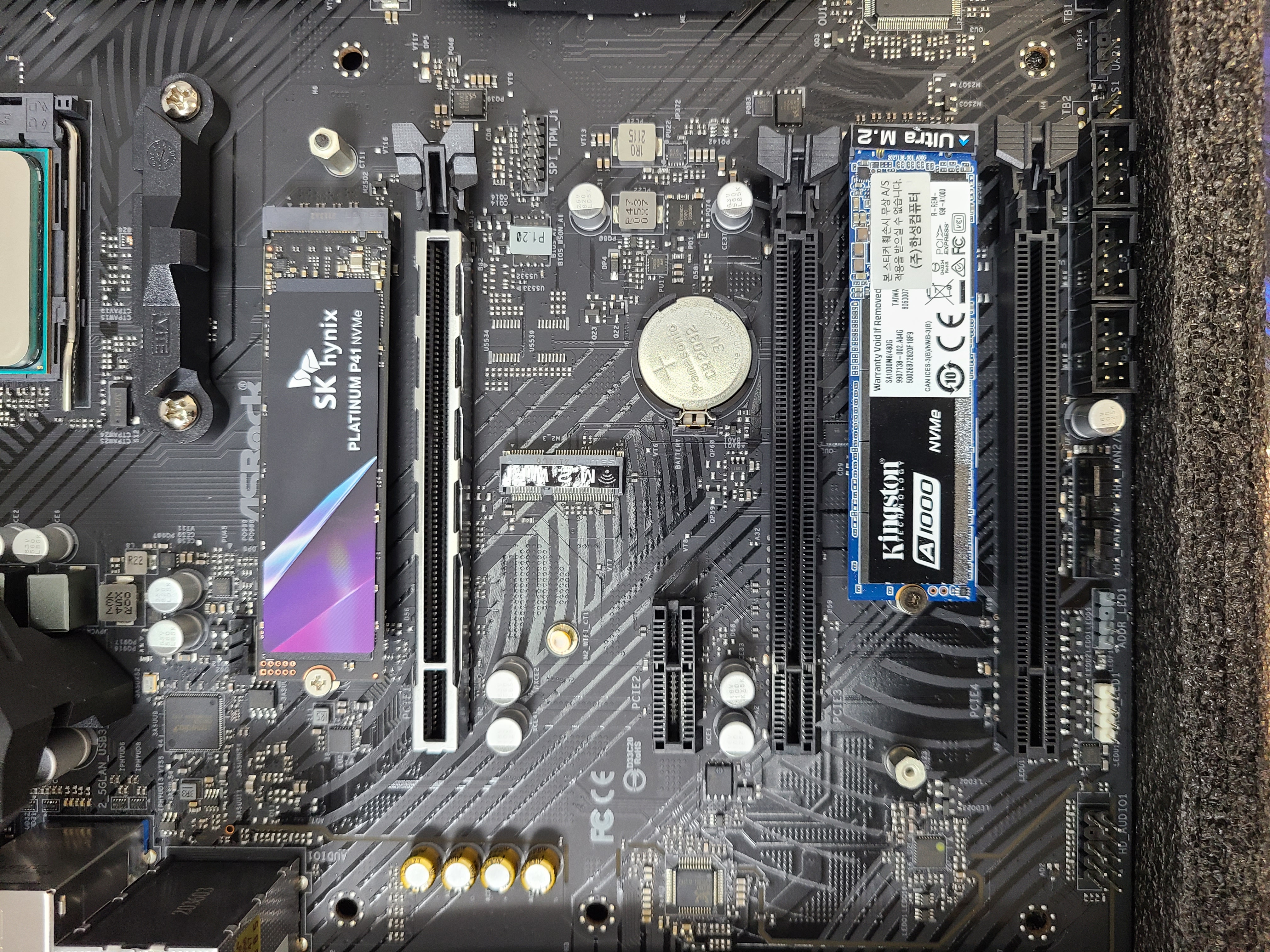

M.2 NVMe SSD 슬롯은 2개가 있는데, 왼쪽읙 1번 슬롯은 PCI-e 4.0을 지원하고, 오른쪽 2번 슬롯은 PCI-e 3.0을 지원합니다. PCI-e 4.0을 지원하는 SSD는 가격도 엄청 비싸지만, 발열이 엄청 심한 편인데, PCI-e 4.0을 지원하는 SSD 제품 구입해서 2번 PCI-e 3.0 슬롯에 장착하시면, PCI-e 3.0의 속도로 작동하게 됩니다.

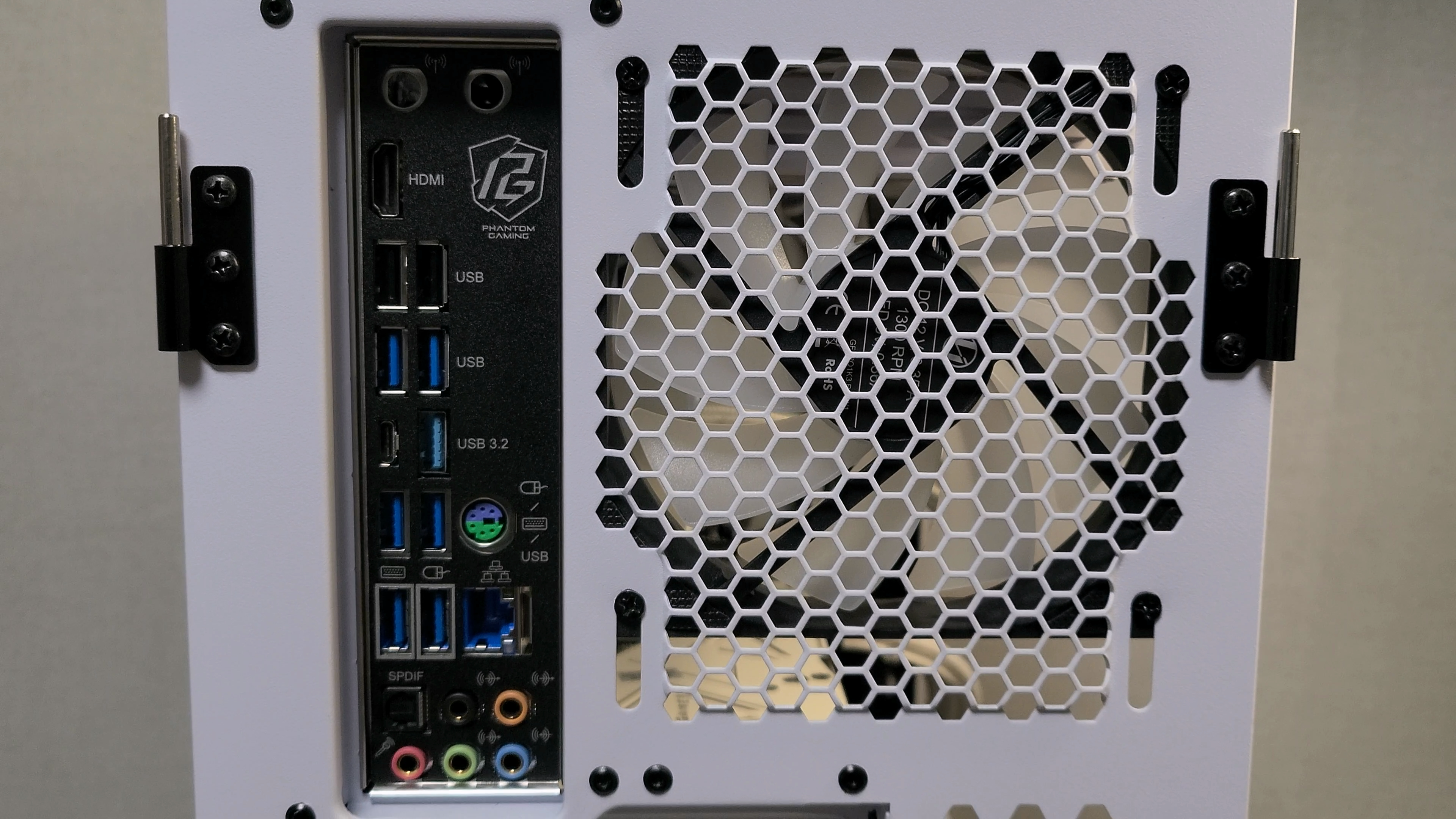

본체 뒷편의 백플레이트 부분은 대략 이렇습니다. 어두워서 잘 안보이는데, WiFi 모듈 안테나 연결하는 곳, 내장 그래픽을 연결하는 HDMI 단자, USB 2.0, 3.0, 3.2 단자, P/S2 단자 1개, 기존 유선랜 단자, 키보드, 마우스 연결하는 USB 단자, SPDIF 광오디오 연결하는곳, 기존 3.5mm 스트레오 오디오 연결하는 곳 이렇게 구성되어 있습니다. 대부분의 메인보드랑 크게 비슷하지 싶습니다.
CPU는 AM4 소켓을 지원해서 5900X, 5950X는 물론 5800X3D 같은 CPU도 지원합니다. AM5 소켓의 최신 CPU, DDR5 메모리는 호환이 안되니 당연히 사용할 수 없구요.
컴퓨터 조립이나 메인보드 구입에 도움이 되었기를 바랍니다.
그럼, 이만 글을 줄입니다.
